Préamplificateur à fibre dopée à l'erbium en bande C

Table des matières

1. Présentation du Préamplificateur à fibre dopée à l'erbium en bande C

2. Technique Spécifications

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Conditions de devis et paiement

9. Délai

10. Étapes de fonctionnement

11. Notes de fonctionnement et Entretien

12. Assurance qualité et Service après-vente

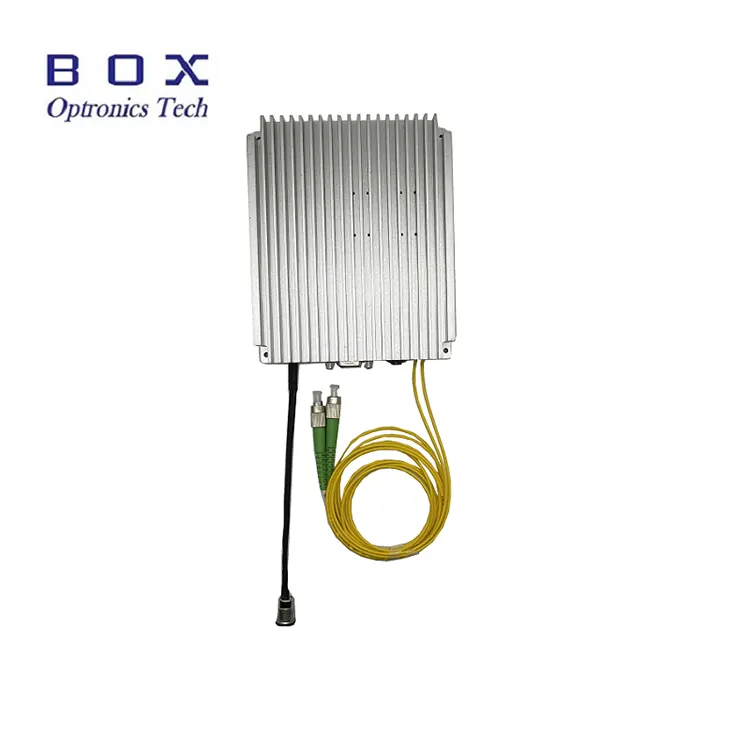

Présentation du produit

Les préamplificateurs à fibre dopée à l'erbium en bande C sont conçus pour améliorer la sensibilité avant le récepteur optique. Le préamplificateur est spécialement utilisé pour l'amplification de petits signaux optiques dans la gamme de -45 ~ 25 dB. Le gain typique d'un petit signal atteint 35 ~ 45 dB, et le le bruit est inférieur à 4,5 dB. Ils peuvent être utilisés pour l'amplification de puissance du laser Signaux dans la plage de longueurs d'onde de la bande C de 1530 à 1565 nm. Courant automatique Mode de fonctionnement Contrôle (ACC). Les commandes et logiciels de contrôle sont fournis pour PC opération.

Produit Spécifications

Produit Caractéristiques

● Large plage de longueurs d'onde : 1 530 ~ 1 565 nm ;

● Faible bruit <4,5dB ;

● Interface de communication à écran tactile/DB9 femelle (RS232) pour opération facile.

Produit Applications

● Optique communication par fibre optique ;

● Optique capteur à fibre ;

● Fibre laser.

Produit Détails

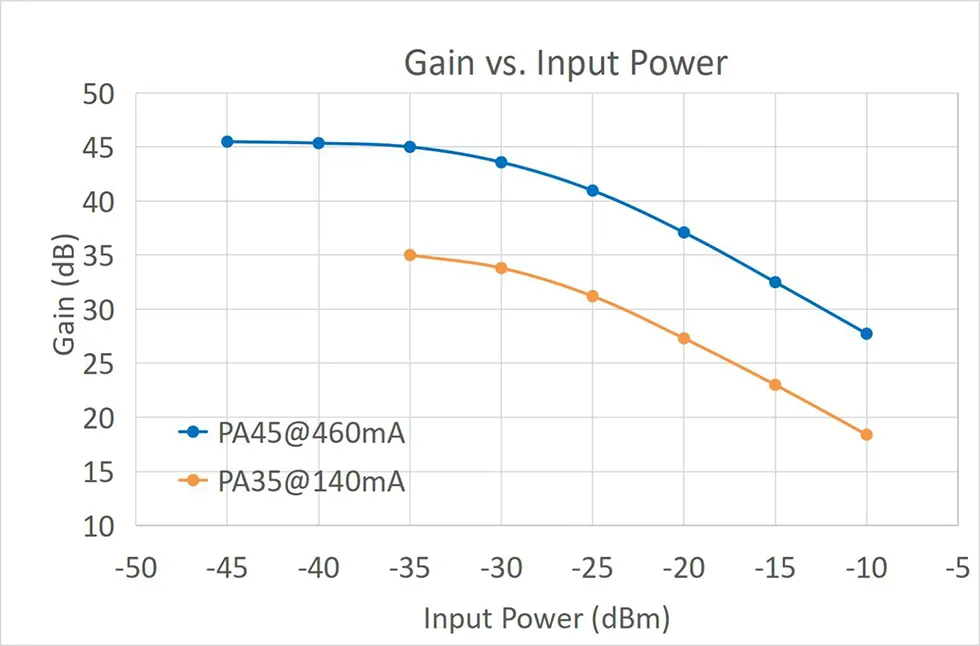

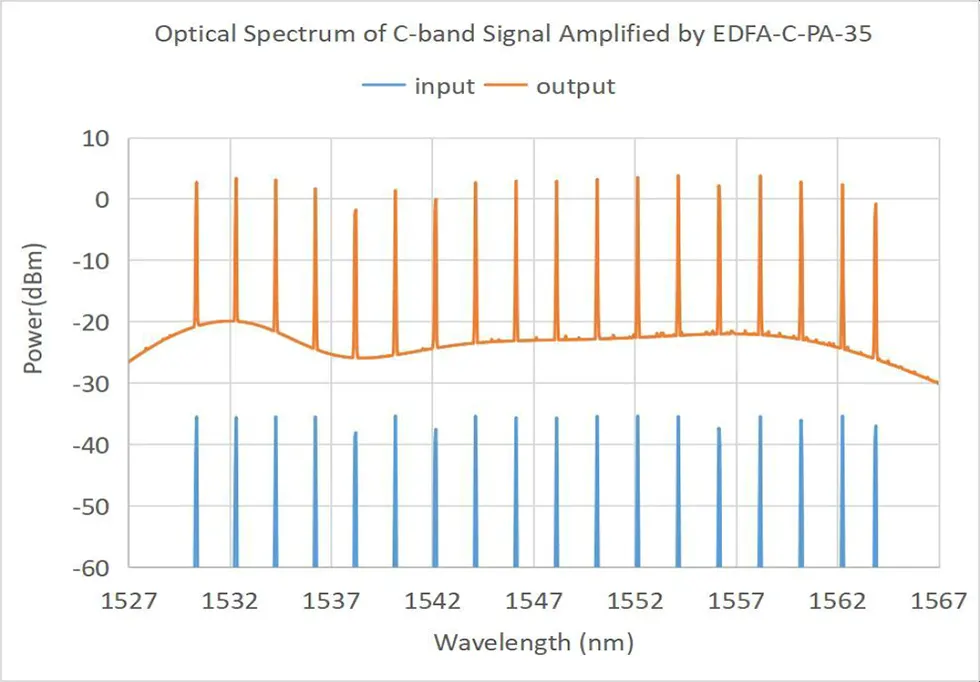

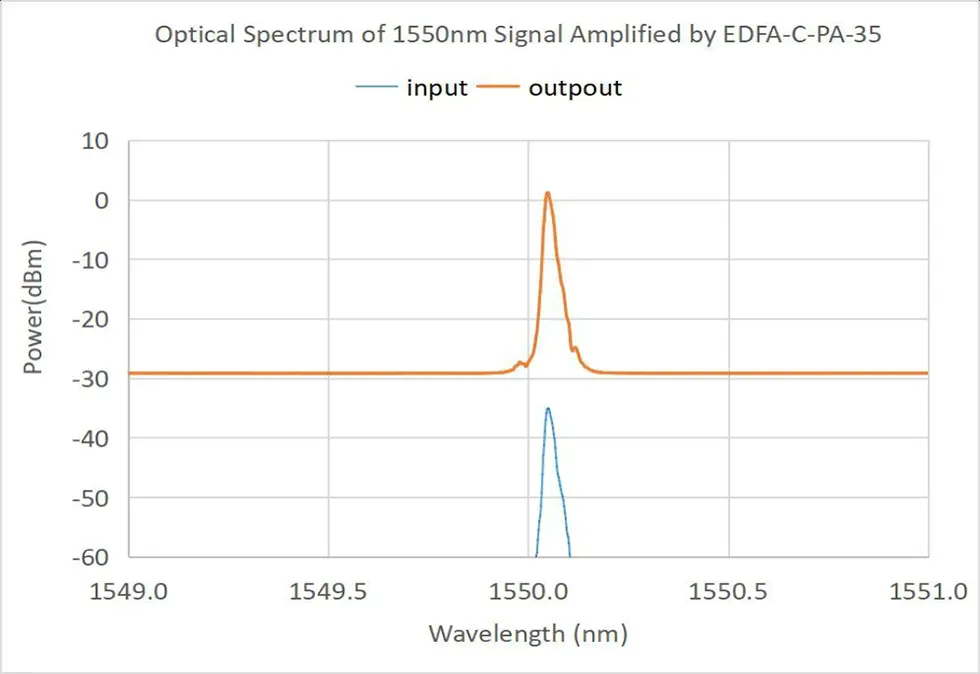

● Courbe caractéristique typique

Informations de commande

Par exemple : EDFA-PA-C-35-SM-M

(Informations de commande : fibre dopée à l'erbium en bande C Préamplificateur, gain de signal faible de 35 dBm, avec fibre SMF-28, ensemble de modules).

Pour d'autres exigences personnalisées, veuillez contacter : sales06@boxoptronics.com

Fiche technique et feuille de test

Fiche de données

Feuille de test

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

La production prend environ 10 à 15 jours ouvrables. (S'il y en a en stock, ce sera plus rapide expédié.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Étapes

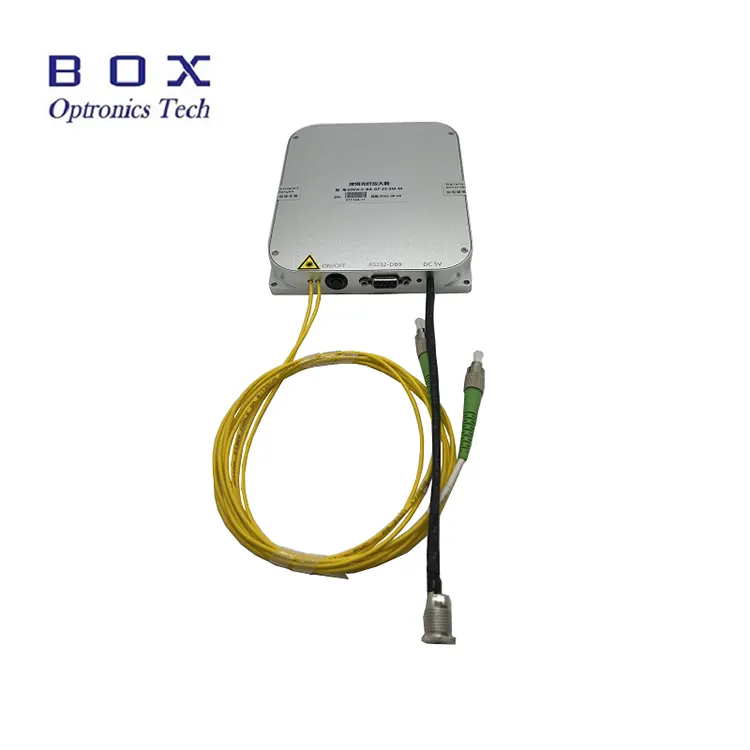

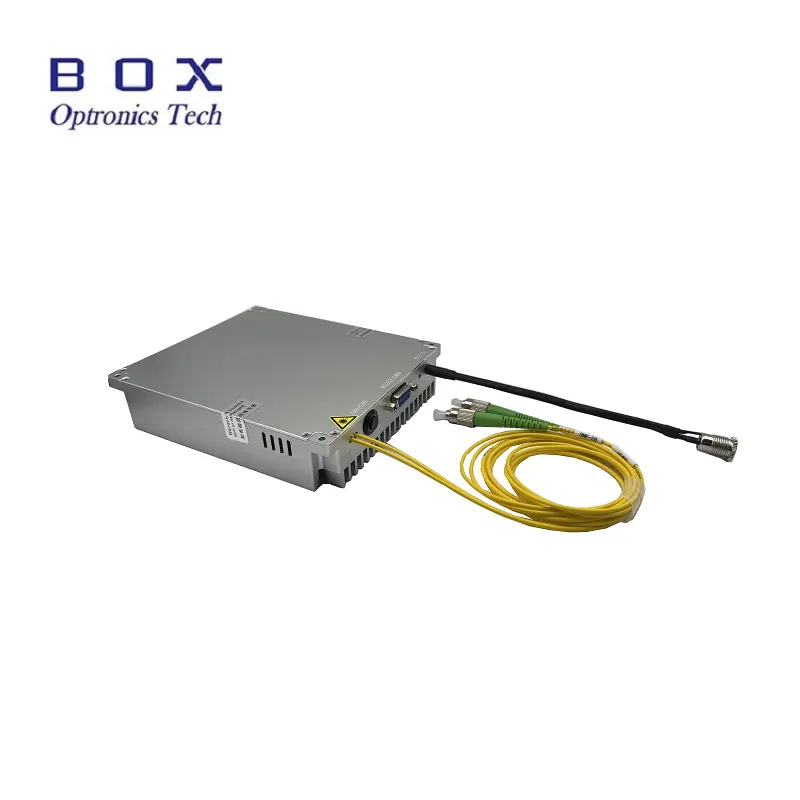

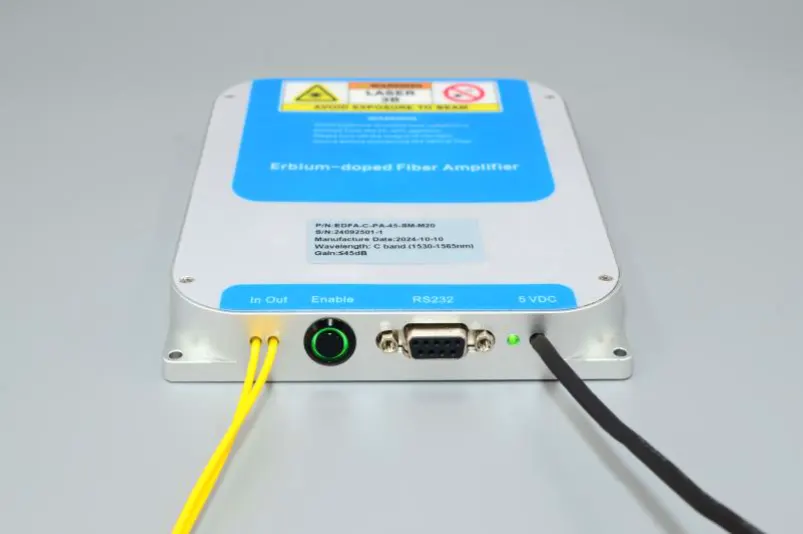

Étape 1. Apparence : la face avant de l'EDFA est équipé séquentiellement de fibres optiques d'entrée et de sortie, un commutateur d'activation de sortie d'amplification optique, communication avec un ordinateur hôte interface (RS232 DB9 par défaut), un voyant d'alimentation et un cordon d'alimentation (par défaut DC 5 V).

Étape 2. Alimentation : la puissance Le port est l'alimentation par défaut DC5,5 × 2,1 mm Interface, et un adaptateur d'alimentation DC5V DC correspondant sera fourni lorsque le le produit quitte l'usine. La méthode de connexion entre l'adaptateur secteur et le module EDFA est illustré dans la figure ci-dessous. Veuillez vous assurer d'utiliser le Adaptateur secteur original correspondant. L'utilisation d'un adaptateur secteur inapproprié entraîner un dysfonctionnement de l'EDFA ou l'endommager. En forme de U Une ligne d'alimentation du connecteur peut également être fournie pour permettre aux utilisateurs de se connecter à un alimentation à découpage, mais elle doit être proposée à l'avance lors approvisionnement.

Étape 3.Connexion des cavaliers de fibre : Ouvrir le capuchon anti-poussière du connecteur de fibre optique, vérifiez la face d'extrémité de la fibre et confirmer qu'il n'y a pas de pollution ni de dommages avant de connecter d'autres optiques appareils à fibre optique ou équipements de test. Pour la fibre de sortie de l'EDFA haute puissance modèle, il est recommandé d’utiliser la méthode d’épissage par fusion pour la connexion.

Setp4.Dissipation thermique : ceci Le module amplificateur à fibre dopée à l'erbium génère une certaine quantité de chaleur. Le La surface inférieure de l'amplificateur (le côté sans texte) doit être proche contact avec le dissipateur thermique, l'ailette de dissipation thermique ou la surface métallique au niveau du bas du châssis de l'utilisateur. Un refroidissement par air approprié est recommandé pour obtenir un bon effet de dissipation thermique. L’environnement de travail optimal recommandé la température est de -5 ~ +35 ℃. Quand le la température ambiante dépasse 50 ℃, le L'amplificateur en état de veille ne démarre pas. Lorsque la température ambiante dépasse 55 ℃, le L'amplificateur en état de fonctionnement arrêtera automatiquement la sortie laser et entrera État de veille pour l'autoprotection. Lorsque la température ambiante descend à 50 ℃, l'amplificateur reprend automatiquement la sortie.

Étape 5. Puissance optique d'entrée : cet amplificateur à fibre dopée à l'erbium n'a aucune exigence de seuil pour la puissance du signal optique d’entrée. Lorsque la puissance moyenne de l'optique d'entrée Le signal est réduit à une puissance proche de zéro, l'amplificateur maintiendra toujours la État de fonctionnement, et le port de sortie aura une sortie d'émission spontanée. Cependant, pour obtenir un effet d'amplification et un rapport signal/bruit plus idéaux, il est recommandé de contrôler la puissance optique d'entrée dans la plage de puissance décrit dans la fiche de test ou la spécification du produit.

Étape 6.Contrôle par ordinateur hôte : cet amplificateur est un produit modulaire et doit être combiné avec un logiciel informatique hôte dédié pour ajuster et surveiller le état de fonctionnement et paramètres de fonctionnement de l'EDFA. Les besoins informatiques de l'utilisateur pour installer le programme pilote du port série USB-232 et l'ordinateur hôte EDFA logiciel de contrôle fourni par notre société. Le pilote du port série USB-232 Le programme doit être installé, sinon le logiciel de l'ordinateur hôte ne peut pas se connecter et communiquer normalement avec le module EDFA. Il convient de noter que le Le programme du pilote du port série USB-232 doit être cohérent avec le véritable USB-232. câble de port série utilisé. Le numéro de version du logiciel de l'ordinateur hôte EDFA Le logiciel doit être cohérent avec le numéro de version du logiciel enregistré sur le fiche de test du produit.

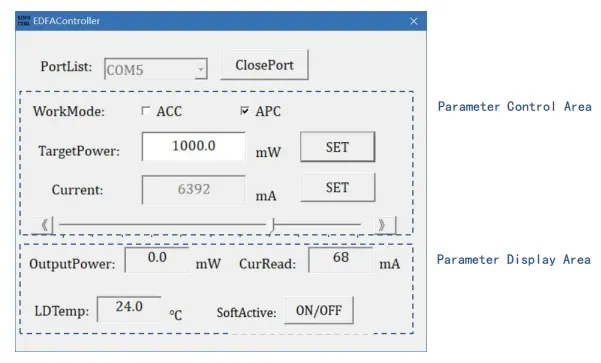

Étape 7. Interface du logiciel de l'ordinateur hôte : les informations pouvant être affichées par le logiciel de l'ordinateur hôte comprennent le mode de fonctionnement de l'amplificateur, la valeur cible de puissance optique de sortie, le laser de pompe valeur cible actuelle et état de surveillance de la température.

Étape 8. Opération spécifique : après le démarrage Le logiciel de l'ordinateur hôte, sélectionnez d'abord le numéro de port série correct dans le séquence de port série PortList, cliquez sur le bouton OpenPort pour ouvrir le port série port. À ce moment, les fenêtres Current Read et LDTemp afficheront le Courant de fonctionnement et température de la pompe du module. Entrez l'optique cible valeur de puissance dans la fenêtre TargetPower et cliquez sur le bouton SET. Lorsque le bouton L'interrupteur du module EDFA et l'interrupteur à bouton SoftActive du logiciel sont tous deux allumés, le réglage prend effet et l'EDFA a une puissance de sortie optique.

Étape 9. Mode de contrôle : le modèle standard de cet amplificateur à fibre prend en charge deux modes de fonctionnement, contrôle automatique du courant Mode (mode ACC) et mode de contrôle automatique de l'alimentation (mode APC). Vous pouvez changer entre ces deux modes de travail grâce à l'option WorkMode. Lors du changement, veuillez noter d'éteindre d'abord l'interrupteur à bouton actif. (* Certains amplificateurs les modèles ne prennent en charge que le mode ACC, tel que EDFA-C-PA). En mode ACC, entrez la pompe valeur actuelle dans la fenêtre Actuelle et cliquez sur le bouton SET, ou faites glisser directement les curseurs gauche et droit pour régler la valeur actuelle de la pompe. En mode APC, entrez la valeur de puissance optique cible dans la fenêtre TargetPower et cliquez sur le bouton SET bouton.

Étape 10. Activation de la sortie : lorsque le Activer le bouton interrupteur à l'avant du module et le bouton SoftActive Allumez le logiciel sont tous deux allumés, le réglage prend effet et le L'amplificateur a une sortie laser et le voyant LASER est allumé. Le bouton marche/arrêt Le bouton sera affiché en rouge. La OutputPower dans la surveillance des paramètres La zone indique la puissance optique de sortie réelle actuelle, CurRead affiche la puissance optique de sortie actuelle. courant de la pompe et LDTemp affiche la température interne.

Étape 11. Arrêt : éteignez d'abord le Bouton interrupteur ON/OFF sur le côté de l'amplificateur et bouton SoftActive Allumez le logiciel, cliquez sur ClosePort pour fermer le port série, puis fermez le logiciel.

Étape 12. Mémoire de paramètres : le mode et les paramètres définis par le logiciel de contrôle seront automatiquement enregistrés dans le Module EDFA et ont la fonction de mémoire de mise hors tension. S'il n'est pas nécessaire de modifier les paramètres EDFA, il n'est pas nécessaire de se connecter à l'ordinateur hôte en l'utilisant à nouveau.

Notes d'opération et Entretien

● Si la fibre de sortie doit être connectée à une autre fibre, il est Il est recommandé d'utiliser une colleuse à fusion.

● Lors du démarrage, vérifiez d'abord que l'interrupteur d'alimentation et l'interrupteur à clé sont éteints, puis branchez l’alimentation. Lors de l'arrêt, d'abord Éteignez l'interrupteur à clé, puis débranchez l'alimentation après la sortie le voyant s'éteint. Ne coupez pas directement l'alimentation électrique lorsque le L'EDFA fonctionne.

● Nettoyez les connecteurs de fibre avec un chiffon non pelucheux et inspectez-les avec un détecteur d'extrémité de fibre avant la connexion. Connectez/déconnectez toujours les fibres sans alimentation pour éviter les brûlures à l'extrémité. Les connecteurs de fibre optique doivent être recouvert de capuchons anti-poussière.

● Il n'est pas recommandé d'insérer et de débrancher fréquemment la sortie connecteurs de fibre pour éviter la contamination par la poussière, ce qui peut entraîner une augmentation perte d'insertion ou brûlure de la face d'extrémité du connecteur de fibre.

● Gardez l'équipement au sec et stockez-le dans un endroit sec.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
