Laser couplé à fibre 1550 nm 1 W

Table des matières

1. Introduction du laser couplé à fibre 1550 nm 1 W

2. Spécifications du produit

3. Caractéristiques

4. Candidatures

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Guide d'utilisation

10. Notes d'utilisation et entretien

11. Assurance qualité et service après-vente

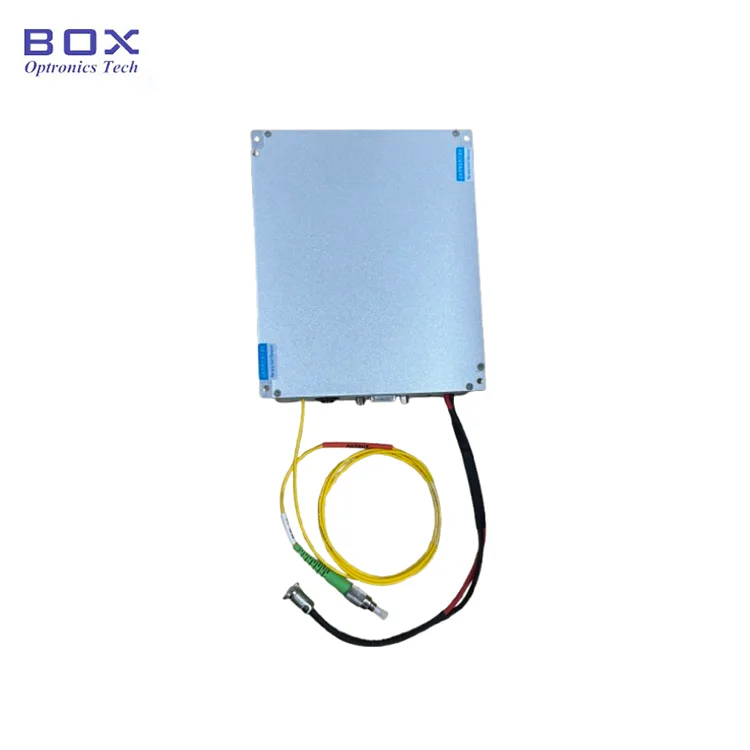

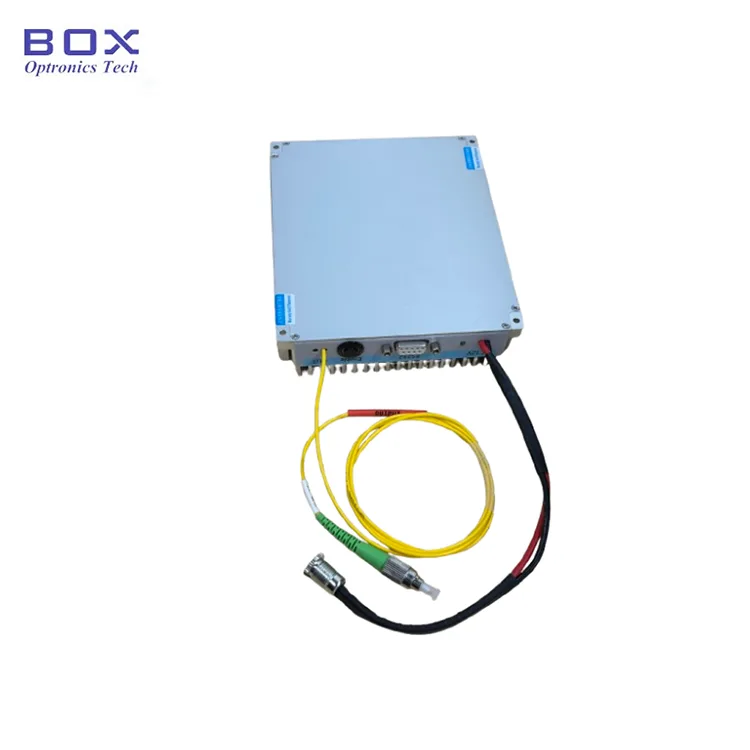

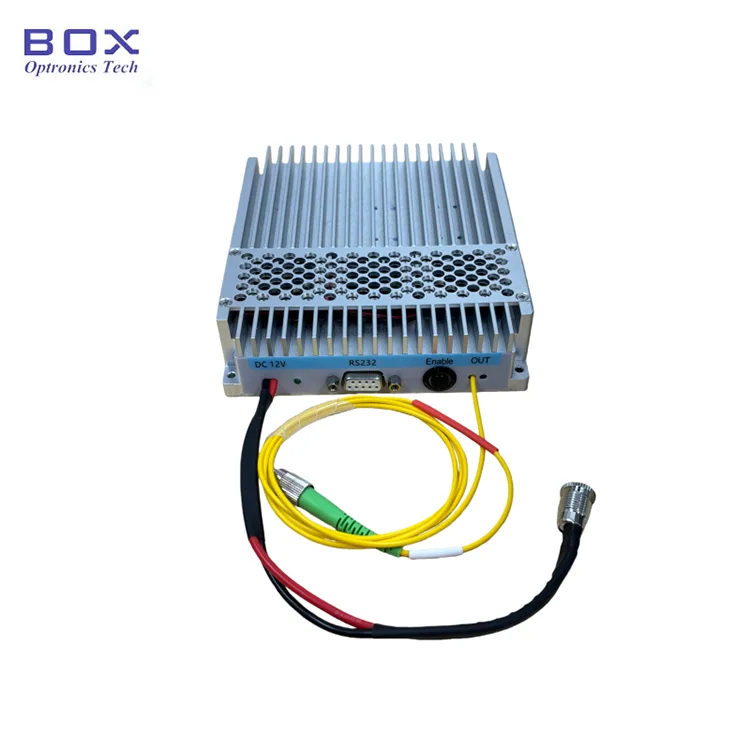

Présentation du produit : laser couplé à fibre 1550 nm 1 W

Le laser couplé à fibre 1 550 nm 1 W utilise un laser à graine DFB combiné à un module optique à gain de puissance élevé pour obtenir une sortie laser à longueur d'onde unique et haute puissance. Il présente une précision de longueur d'onde élevée et un taux de suppression de mode latéral élevé. Les options incluent une fibre monomode ou à maintien de polarisation ; l'unité offre une puissance de sortie élevée avec un courant réglable, une émission de lumière immédiate dès la mise sous tension et un fonctionnement convivial, ce qui la rend idéale pour une utilisation en laboratoire par les chercheurs.

Spécifications du produit : laser couplé à fibre 1550 nm 1 W

Caractéristiques du produit : laser couplé à fibre 1550 nm 1 W.

● Architecture DFB seed + étage de gain haute puissance équilibrant la largeur de ligne et la puissance ;

● Stabilité de puissance exceptionnelle pour un fonctionnement continu de longue durée ;

● Options de fibre SM et PM pour une intégration flexible du système ;

● Packages de paillasse et de modules pour l'intégration en laboratoire et OEM ;

● Réglage continu de la puissance de 10 à 100 %.

Applications du produit - Laser couplé à fibre 1550 nm 1 W

● Tests et recherches cohérents sur les communications optiques ;

● Optique non linéaire et génération de supercontinuum ;

● Source lumineuse de l'émetteur LiDAR ;

● Pompage d'amplificateur à fibre et caractérisation du gain.

Détails du produit - Laser couplé à fibre 1550 nm 1 W

● Courbe caractéristique typique : λ= 1550 nm, largeur de raie ≤3 MHz, Pavg= 20 W

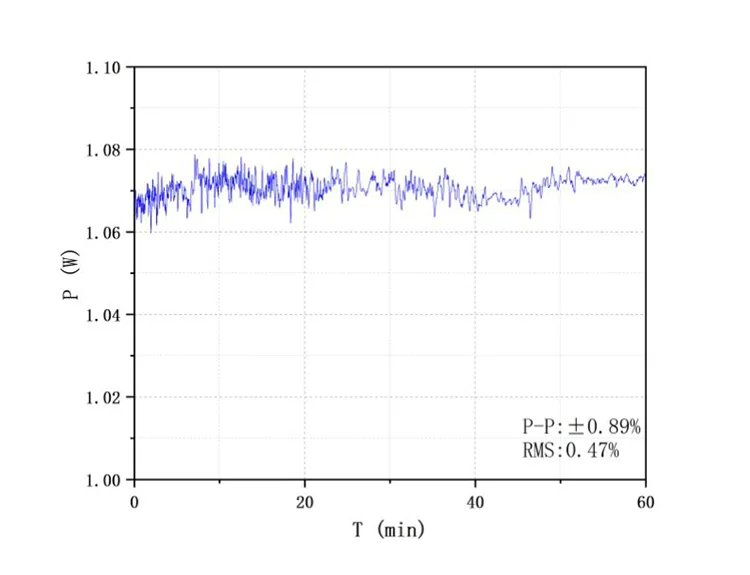

● Puissance du laser et stabilité de la puissance (Test de stabilité de la puissance à 1 W)

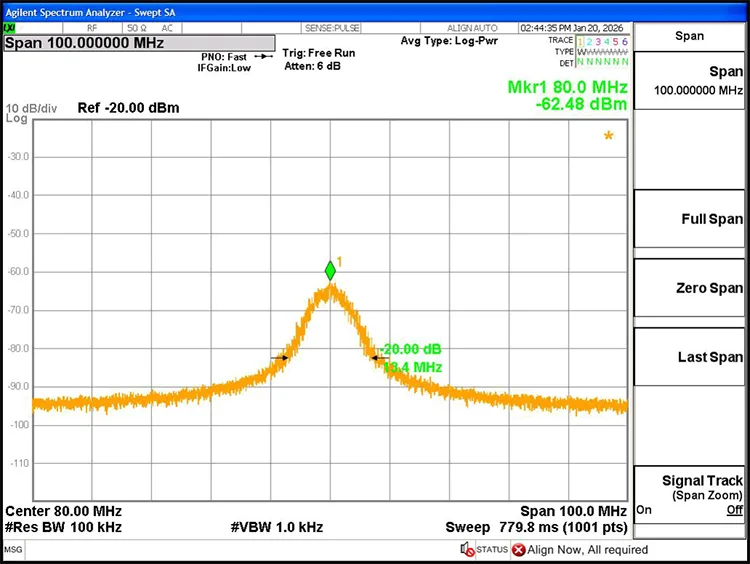

● Largeur de ligne laser à 3 dB : 0,67 MHz

Informations de commande - Laser couplé à fibre 1550 nm 1 W

par exemple : HFL-1550-30-PM-M31

(Informations de commande : laser couplé à fibre 1 550 nm 1 W, puissance de sortie 1 W (30 dBm), fibre PM1550, ensemble de modules).

Fiche technique et feuille de test - Laser couplé à fibre 1550 nm 1 W

Fiche de données

Feuille de test

Conditions de devis et de paiement - Laser couplé à fibre 1550 nm 1 W

● Conditions de devis

(1) EXW

(2) DAP

(3) Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Étapes de fonctionnement - Laser couplé à fibre 1550 nm 1 W

Étape 1. Déballage : Avant le montage, vérifiez si tous les accessoires sont complets.

● Accessoires standards

Étape 2. Alimentation : le port d'alimentation utilise une interface standard DC5,5 × 2,1 mm. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC5 V ou DC12 V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. Un câble d'alimentation avec connecteur en forme de U pour la connexion à une alimentation à commutateur est disponible sur demande au moment de l'achat.

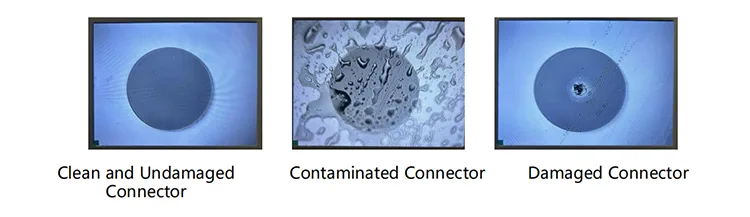

Étape 3. Connexion de la fibre de sortie : retirez le capuchon anti-poussière du connecteur de fibre, inspectez l'extrémité pour déceler toute contamination ou tout dommage et assurez-vous de la propreté avant de vous connecter à d'autres appareils à fibre ou à des équipements de test. Pour les modèles haute puissance, l'épissage par fusion est recommandé.

Étape 4. Connectez-vous à l'ordinateur hôte : utilisez le câble de données série USB-RS232 inclus pour connecter le module à l'ordinateur. Installez le pilote série dédié (fourni par la Box Optronics) pour activer la communication. Sans le pilote, le logiciel hôte ne peut pas se connecter au module.

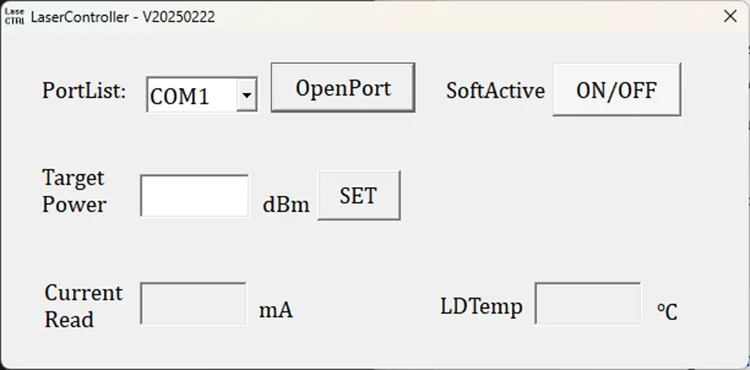

Étape 5. Logiciel de contrôle : Le logiciel hôte permet d'ajuster la puissance de sortie et de contrôler la sortie laser via le bouton « SoftActive » (voir schéma d'interface ci-dessous). Le logiciel affiche le courant de pompe défini, la puissance de sortie et l'état de surveillance de la température.

Étape 6. Après utilisation, cliquez sur le bouton de fermeture, coupez l'alimentation électrique et débranchez la connexion fibre.

Notes de fonctionnement et maintenance - Laser couplé à fibre 1550 nm 1 W

● Évitez de brancher/débrancher fréquemment les connecteurs de fibre pour éviter l'accumulation de poussière et les dommages aux extrémités.

● Nettoyez les connecteurs de fibre avec un chiffon non pelucheux et inspectez-les avec un détecteur d'extrémité de fibre avant la connexion. Connectez/déconnectez toujours les fibres sans alimentation pour éviter de brûler les extrémités. Bouchez les connecteurs inutilisés avec des capuchons anti-poussière.

● Veuillez prendre des précautions contre l'humidité, la poussière et la corrosion ; conserver dans un endroit sec.

● Lors d'une utilisation à long terme, placez-le sur un dissipateur thermique.

Assurance qualité et service après-vente - Laser couplé à fibre 1550 nm 1 W

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisés.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
