Détecteur de photodiode PIN InGaAs à queue de cochon coaxiale

Présentation du produit  – Détecteur de photodiode PIN InGaAs à queue de cochon coaxiale

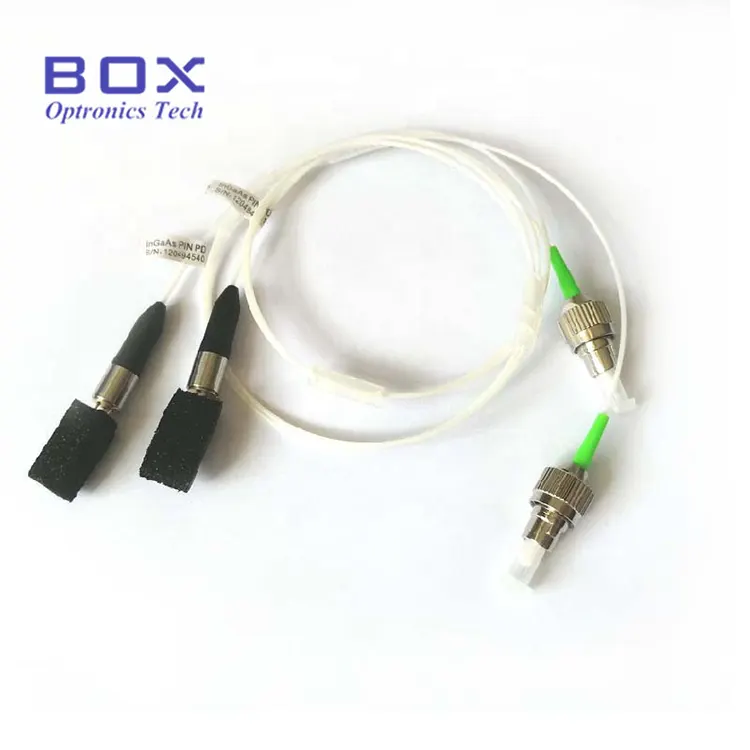

Le détecteur à photodiode PIN Coaxial Pigtailed InGaAs est un détecteur optique avec une plage de réponse spectrale de 1 100 à 1 650 nm. Il offre une réactivité élevée aux longueurs d'onde couramment utilisées de 1 310 nm et 1 550 nm et est conçu pour les applications de communication par fibre optique, de CATV, de détection et de test et mesure. Le BPD-70P10B-FA dispose d'une zone active de 70 µm et d'une fibre amorce de 1 mètre avec un connecteur FC/APC, et est disponible en stock. D'autres configurations de zone active, de boîtier, de fibre, de connecteur et de brochage sont personnalisées pour l'intégration OEM.

Principales caractéristiques - Détecteur de photodiode PIN InGaAs à queue de cochon coaxiale

· Large plage de réponse spectrale : 1 100 nm à 1 650 nm

· Haute réactivité, faible courant d'obscurité et faible capacité de jonction

· Large bande passante : 2,5 GHz

· Temps de montée/descente rapide : 0,3 ns

· Sortie fibre Pigtail avec FC/APC ou autre connecteur (option de prise également disponible)

Applications typiques - Détecteur de photodiode PIN InGaAs à queue de cochon coaxiale

· Récepteurs optiques analogiques pour la transmission vidéo CATV et fibre optique

· Systèmes de détection RF à large bande sur fibre

· Instruments de test et de mesure optiques, y compris la détection du signal OTDR

· Détection distribuée par fibre optique, telle que la détection acoustique distribuée (DAS)

· Surveillance de la puissance optique dans les systèmes EDFA, DWDM et laser

· Recherche en laboratoire de photonique et intégration de systèmes OEM

Spécifications du produit - Détecteur de photodiode PIN InGaAs à queue de cochon coaxiale

Valeurs maximales absolues (TC = 25°C)

Caractéristiques optiques-électriques (TC = 25°C)

Définition du boîtier et des broches - Détecteur de photodiode PIN InGaAs à queue de cochon coaxiale

Informations de commande - Détecteur à photodiode PIN InGaAs à queue de cochon coaxiale

Nomenclature du modèle

TPB - XX X XX X - XX -   ( X   )

Exemple : BPD-70P10B-FA (zone active de 70 m, type Pigtailed, fibre de 1,0 m, brochage de type B, connecteur FC/APC)

Remarque : La longueur de la queue de cochon et le format de la carte fixe peuvent être personnalisés. La structure du produit, la taille, les paramètres optiques et les exigences en matière de technologie de processus peuvent être conçus selon les exigences du client.

Fiche technique - Détecteur à photodiode PIN InGaAs à queue de cochon coaxiale

Fiche de données

Foire aux questions (FAQ)

Q : Quelle est la différence entre le détecteur à photodiode coaxiale à queue de cochon et les photodiodes TO-can InGaAs ?

R : Les principales différences résident dans la conception du package et l’intégration du système. Le détecteur coaxial à queue de cochon intègre la photodiode InGaAs PIN dans un boîtier coaxial hermétique avec une fibre amorce, offrant une connexion directe par fibre et des performances haute fréquence pour des applications telles que les récepteurs CATV et les équipements de test optique. Les photodiodes TO5/TO46 utilisent des boîtiers métalliques avec des fenêtres optiques et nécessitent un couplage optique externe, ce qui les rend plus adaptées à la détection en espace libre et à la mesure de la puissance optique.

Q : Quelle est la différence entre les options de package à queue de cochon et à prise ?

R : La version à queue de cochon est dotée d'une fibre fixée en permanence pour une connexion optique directe, tandis que la version à prise fournit une interface de fibre amovible pour une connexion et un remplacement pratiques. Le choix dépend principalement des exigences d'intégration du système : les boîtiers à queue de cochon conviennent aux installations OEM fixes, tandis que les boîtiers à prise conviennent aux équipements de test et de laboratoire.

Q : Comment dois-je choisir la zone active de la photodiode InGaAs PIN ?

R : Le diamètre de la zone active doit être choisi en fonction de la taille de votre faisceau optique, du schéma de couplage et de la bande passante de détection de la cible. Des diamètres de zone active plus petits donnent une capacité de jonction plus faible et une réponse à vitesse plus élevée, tandis que les puces à zone plus grande offrent une efficacité de collecte optique plus élevée et une tolérance d'alignement plus souple. Pour les systèmes couplés par fibre, les options de taille moyenne telles que 70 um peuvent permettre d'obtenir un bon compromis entre bande passante et latitude d'alignement.

Produits connexes

· Photodiode PIN InGaAs à zone active de 1 mm

· Photodiode InGaAs PIN TO5 de 5 mm

· Photodiode au silicium TO46

· Amplificateur booster à fibre dopée à l'erbium en bande C

Notes d'opération et manipulation

· Suivez les procédures de protection ESD appropriées lors de la manipulation de la photodiode, car les photodiodes InGaAs PIN sont des appareils sensibles aux ESD.

· Évitez de toucher l'extrémité de la fibre ou le connecteur optique avec les doigts nus.

· Ne dépassez pas les notes maximales absolues spécifiées dans la fiche technique.

· Évitez une flexion excessive ou une contrainte mécanique sur la fibre amorce.
