Photodiode PIN InGaAs à zone active de 1 mm

Présentation du produit - Photodiode PIN InGaAs à zone active de 1 mm

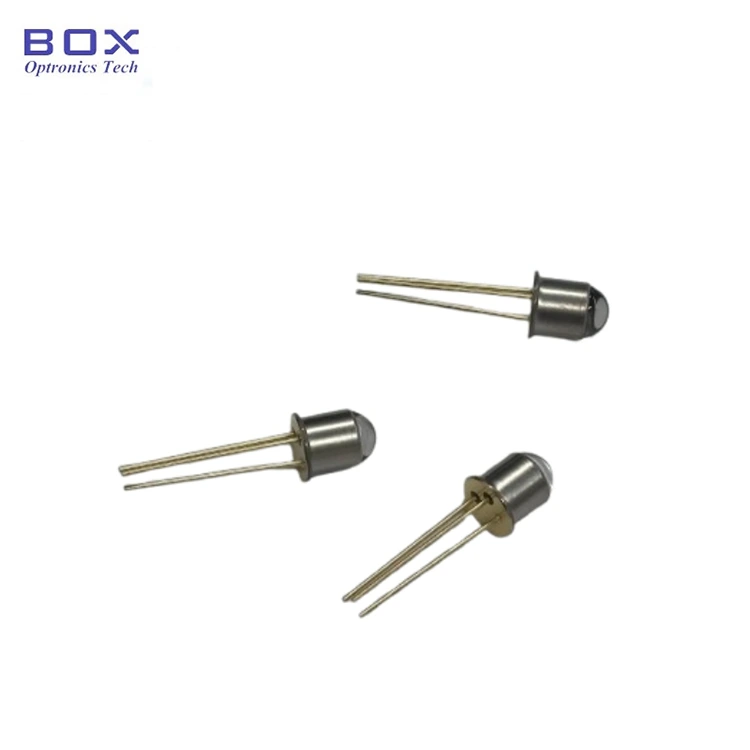

La photodiode PIN InGaAs à zone active de 1 mm (modèles : BPD-1STO46B-BL et BPD-1STO46B-FW) de Box Optronics est un photodétecteur PIN InGaAs compact et haute sensibilité conçu pour la détection optique proche infrarouge dans la plage de longueurs d'onde de 900 nm à 1 650 nm. Avec une zone active de 1 mm de diamètre, il offre une combinaison équilibrée de capacité de collecte de lumière, de tolérance de couplage et de performances de détection pour les applications de mesure de puissance optique, d'instrumentation à fibre optique et de surveillance optique.

Deux configurations de boîtier TO46 sont disponibles : le BPD-1STO46B-BL avec une fenêtre à lentille sphérique pour une efficacité de couplage améliorée avec des signaux optiques focalisés ou couplés par fibre, et le BPD-1STO46B-FW avec une fenêtre plate pour la détection optique en espace libre et les applications nécessitant une interface optique planaire. Les deux versions sont dotées d'un emballage métallique hermétique TO46 pour un fonctionnement fiable à long terme.

Caractéristiques principales : photodiode PIN InGaAs à zone active de 1 mm

· 1 mm de diamètre de zone active

· Large plage de réponse spectrale : 900 nm-1 650 nm

· Haute réactivité : 0,9 A/W typique à 1 310 nm, 0,95 A/W à 1 550 nm

· Faible courant d'obscurité et faible capacité de jonction

· Boîtier métallique hermétique compact TO46

· Deux options de fenêtre : lentille sphérique (BL) pour une efficacité de couplage améliorée, fenêtre plate (FW) pour la détection de l'espace libre

Applications typiques : photodiode PIN InGaAs à zone active de 1 mm

· Compteurs de puissance optique et systèmes de surveillance de la puissance optique

· Équipements de test et de mesure de fibre optique

· Surveillance de la puissance de l'EDFA et de l'amplificateur optique

· Systèmes de spectroscopie NIR et de détection optique

· Applications de détection optique en espace libre

· Caractérisation et étalonnage des composants optiques

· Instrumentation photonique et intégration OEM

Spécifications du produit -Photodiode PIN InGaAs à zone active de 1 mm

Valeurs maximales absolues (TC = 25°C)

Caractéristiques électro-optiques (TC = 25°C)

Définition du boîtier et des broches - Photodiode PIN InGaAs à zone active de 1 mm

Type d'emballage : Emballage métallique hermétique TO46

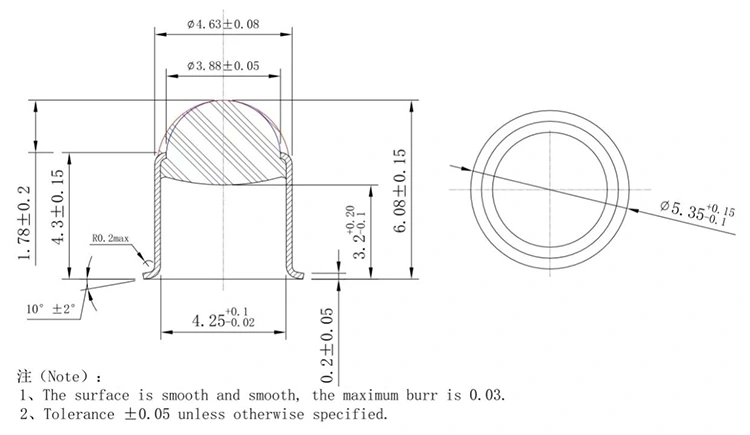

Lentille boule :

Fenêtre plate :

Informations de commande - Photodiode PIN InGaAs à zone active de 1 mm

Nomenclature du modèle

TPB - X X À XX - X - X

Exemple : BPD-1STO46B-FW

Fiche technique - Photodiode PIN InGaAs à zone active de 1 mm

BPD-1STO46B-BL

BPD-1STO46B-FW

Foire aux questions (FAQ)

Q : Quelle est la différence entre les versions BL (lentille sphérique) et FW (fenêtre plate) ?

R : Le BPD-1STO46B-BL est doté d'une fenêtre à lentille sphérique qui améliore l'efficacité du couplage optique en focalisant la lumière incidente sur la zone active de 1 mm. Il convient aux signaux optiques couplés par fibre, aux faisceaux focalisés et aux applications nécessitant une tolérance de couplage plus élevée, telles que la mesure de la puissance optique et les équipements de test de fibre optique.

Le BPD-1STO46B-FW dispose d'une fenêtre optique plate sans optique de focalisation, fournissant une interface optique directe pour les applications de détection et de mesure optiques en espace libre où le maintien du profil de faisceau d'origine est important.

Les deux versions utilisent la même puce photodiode InGaAs PIN et le même boîtier hermétique TO46, tandis que la configuration de la fenêtre optique peut être sélectionnée en fonction de la méthode de couplage et des exigences de l'application.

Q : Quelle plage de longueurs d’onde cette photodiode InGaAs de 1 mm peut-elle détecter ?

R : Cette photodiode InGaAs PIN fournit une large plage de réponse spectrale dans le proche infrarouge de 900 nm à 1 650 nm, couvrant les longueurs d'onde optiques couramment utilisées, notamment les bandes de communication de 1 310 nm et 1 550 nm. La réactivité est spécifiée à 1 310 nm (0,9 A/W typique) et 1 550 nm (0,95 A/W typique). Il convient aux applications de mesure de puissance optique, de surveillance laser, de détection optique et d'instrumentation nécessitant une détection NIR fiable.

Q : Quelle est la quantité minimum de commande (MOQ) ?

R : Le MOQ pour la photodiode PIN InGaAs TO46 de 1 mm est de 1 pièce. Nous prenons en charge des quantités de commande flexibles, depuis des unités uniques pour la R&D et le prototypage jusqu'à des volumes plus importants pour la production d'instruments et les programmes OEM.

Q : Puis-je obtenir une version à fibre amorce de cette photodiode PIN InGaAs à zone active de 1 mm ?

R : Oui. Box Optronics propose également des modules de photodiodes InGaAs à fibre amorce avec des options de connecteur pour une connexion directe par fibre. Ces modules intègrent la puce photodiode InGaAs avec couplage de fibre dans un boîtier compact, adapté à l'intégration OEM dans les instruments optiques et les systèmes à fibre optique.

Produits connexes -Photodiode PIN InGaAs à zone active de 1 mm

· Détecteur de photodiode PIN InGaAs à queue de cochon coaxiale

· Photodiode PIN InGaAs TO5 de 2 mm (modèle BPD-2STO5B-FW)

· Photodiode PIN InGaAs TO5 de 3 mm (modèle BPD-3STO5B-FW)

· Photodiode PIN InGaAs TO5 de 5 mm (modèle BPD-5STO5B-FW)
