Photodiode PIN InGaAs 1 mm TO46

Présentation du produit - Photodiode PIN InGaAs 1 mm TO46

La photodiode PIN InGaAs de 1 mm (modèle BPD-1STO46B-FW) de Box Optronics est un photodétecteur InGaAs haute performance conçu pour les applications de détection dans le proche infrarouge (NIR). Doté d'une structure de diode PIN, il convertit la puissance optique incidente dans la plage de longueurs d'onde de 900 à 1 650 nm en un photocourant proportionnel présentant une linéarité et une sensibilité élevées. Doté d'une zone active de 1 mm de diamètre. Emballée dans un boîtier métallique hermétique TO46 doté d'une fenêtre optique plate, la photodiode est mécaniquement robuste, garantissant des performances stables dans des conditions industrielles et de laboratoire exigeantes. Ces attributs en font un excellent choix pour la surveillance de la puissance optique, les mesures de test de fibre optique, la détection laser et la spectroscopie NIR.

Caractéristiques principales : photodiode PIN InGaAs 1 mm TO46

• Diamètre de la zone active : 1 mm pour une collecte efficace de la lumière

• Large plage de réponse spectrale : 900 nm à 1 650 nm

• Haute réactivité : 0,9 A/W typique à 1 310 nm, 0,95 A/W à 1 550 nm

• Courant d'obscurité ultra faible, faible capacité de jonction

• Haute fiabilité et stabilité à long terme

• Boîtier métallique hermétique TO46 à fenêtre plate

• Configuration TO-CAN standard pour un montage facile

Applications typiques : photodiode PIN InGaAs 1 mm TO46

• Compteurs de puissance optique et modules de surveillance de la puissance optique

• Équipements de test et de mesure de fibre optique

• Détection de signaux optiques et surveillance de l'alimentation dans les systèmes de télécommunications

• Instruments de spectroscopie et d'analyse dans le proche infrarouge (NIR)

• Systèmes de surveillance et de contrôle de la puissance laser

• Étalonnage et caractérisation de l'atténuateur optique

• Recherche et développement dans les laboratoires de photonique

• Intégration de modules optiques et développement de sous-systèmes photoniques

Spécifications techniques - Photodiode PIN InGaAs 1 mm TO46

Valeurs maximales absolues (TC = 25°C)

Caractéristiques électro-optiques (TC = 25°C)

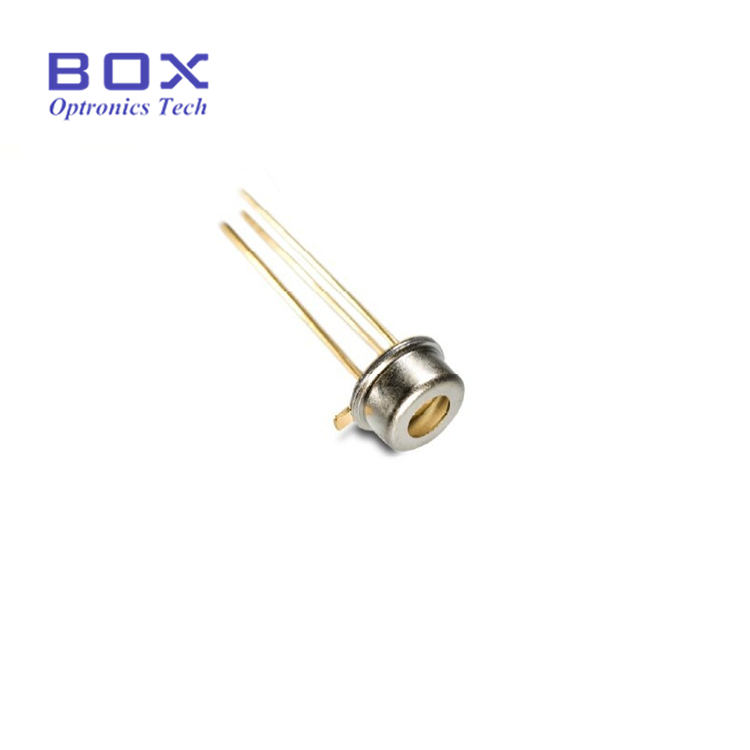

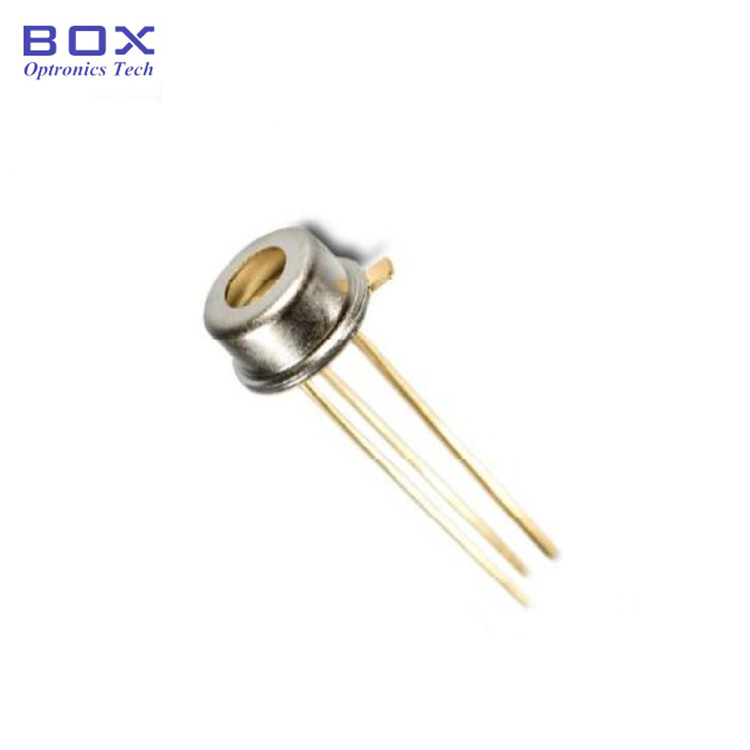

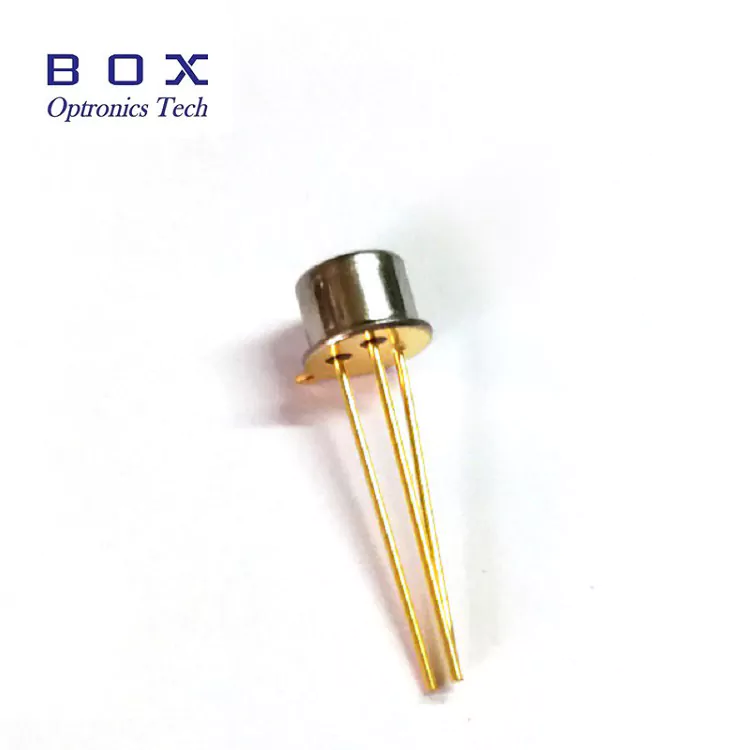

Détails du produit-Photodiode PIN InGaAs 1 mm TO46

Qu'est-ce qu'une photodiode PIN InGaAs ?

Une photodiode InGaAs PIN est un détecteur à semi-conducteur haute sensibilité conçu pour la détection optique proche infrarouge (NIR). Basé sur une structure semi-conductrice P-I-N, il convertit les photons incidents en photocourant avec une excellente linéarité et stabilité.

Fonctionnant de 900 nm à 1 700 nm, les photodiodes InGaAs offrent une réactivité élevée sur les bandes de communication optique et la région SWIR, ce qui les rend adaptées aux tests de fibres optiques, à la surveillance de la puissance optique, à la spectroscopie et aux applications de détection.

La zone active de 1 mm offre une capacité de collecte de lumière améliorée et une tolérance de couplage améliorée, offrant un excellent équilibre entre sensibilité, flexibilité d'alignement et vitesse de détection.

Points forts des performances : photodiode PIN InGaAs 1 mm TO46

• Haute réactivité et efficacité quantique

• Courant d'obscurité ultra faible

• Faible capacité et réponse rapide

• Large couverture spectrale

• Pack hermétique TO46

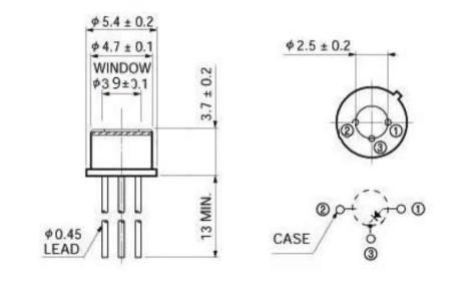

Dimensions du colis et définition des broches : photodiode PIN InGaAs 1 mm TO46

Type d'emballage : boîte métallique hermétique TO46, fenêtre plate (TO-CAN 3 broches)

Diamètre de la boîte : φ5,4 ± 0,2 mm (extérieur), φ4,7 ± 0,1 mm (intérieur)

Diamètre de la fenêtre : φ3,9 ± 0,1 mm

Configuration des broches (vue de dessous) : broche 1 = anode (côté P), broche 2 = boîtier (GND), broche 3 = cathode (côté N)

Informations de commande

Nomenclature du modèle

TPB - X X À XX - X - X

Exemple : BPD-1STO46B-FW

Fiche technique - Photodiode PIN InGaAs 1 mm TO46

Fiche de données

Délai de mise en œuvre

• Unités standard (modèles en stock) : 3 à 5 jours ouvrés

• Production standard : 10 à 15 jours ouvrables

• Commandes en volume : veuillez nous contacter pour connaître le calendrier de production.

• Expédition internationale : environ 5 jours ouvrés (DHL/UPS/FedEx Express)

• Service accéléré : disponible sur demande

Notes de fonctionnement et manipulation - Photodiode PIN InGaAs 1 mm TO46

• Les photodiodes sont des appareils sensibles aux décharges électrostatiques (ESD). Utilisez toujours une protection ESD appropriée.

• Évitez de toucher les câbles directement avec les doigts nus pour éviter toute contamination et tout dommage ESD.

• Stockez les appareils inutilisés dans un emballage résistant aux décharges électrostatiques ou dans des plateaux conducteurs pour éviter tout dommage dû aux décharges électrostatiques.
