Source de lumière à large bande SLD 1310 nm

Table des matières

1. Introduction de la source lumineuse à large bande SLD 1310 nm

2. Spécifications du produit

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique et feuille de test

8. Modalités de devis et de paiement

9. Guide d'utilisation

10. Notes d'utilisation et entretien

11. Assurance qualité et service après-vente

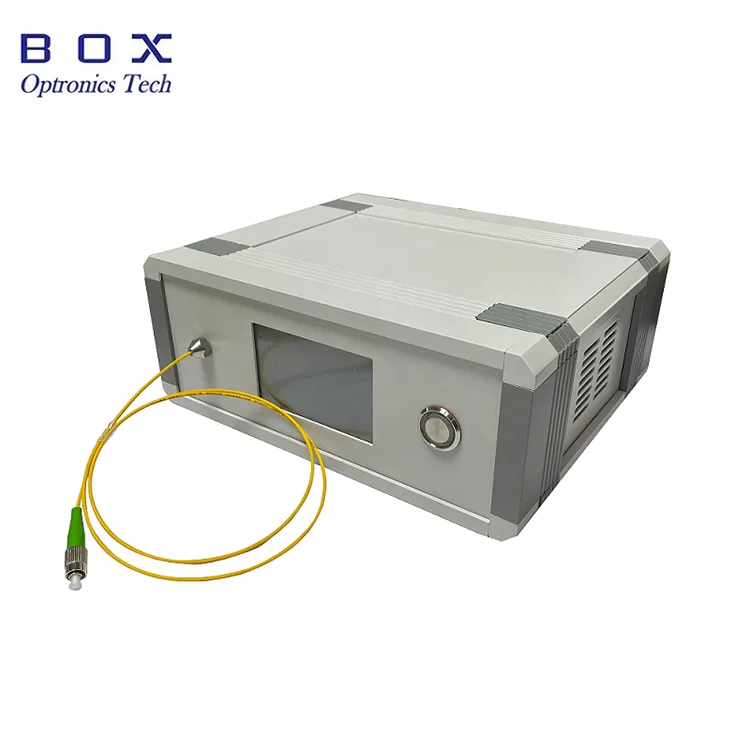

Présentation du produit - Source de lumière à large bande SLD 1310 nm

La source lumineuse à large bande SLD de 1 310 nm offre une émission à large bande stable et à faible cohérence avec une largeur spectrale généralement > 30 nm et une puissance de sortie disponible à 1/3/10/15 mW. Son couplage fibre SMF-28e ou PM, sa faible ondulation spectrale et son boîtier compact le rendent idéal pour la détection par fibre optique, l'imagerie OCT et les mesures optiques de précision. Cette source de lumière à large bande SLD est optimisée pour les applications de communication optique, d'imagerie biomédicale et de test de dispositifs à fibre optique.

Spécifications du produit : source de lumière à large bande SLD 1310 nm.

Caractéristiques du produit : source de lumière à large bande SLD 1310 nm.

● 1/3/10/15 mW Plusieurs niveaux de puissance disponibles pour répondre à différents besoins ; l

● Large spectre ;

● Faible ondulation spectrale ;

● Emballage et taille personnalisés.

Applications du produit : source de lumière à large bande SLD 1310 nm.

● Détection par fibre optique ;

● Imagerie médicale ;

● Mesure de précision ;

● Test des appareils à fibre optique.

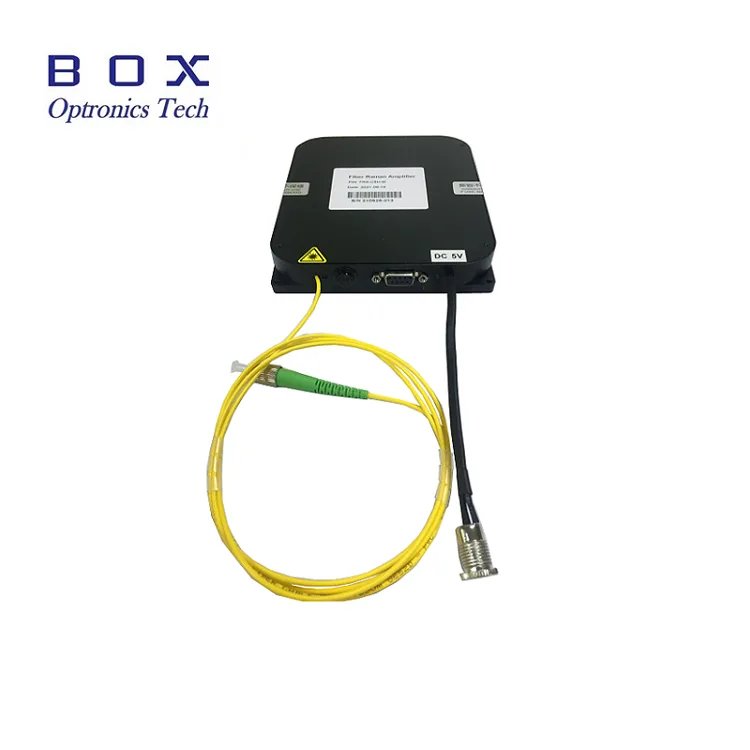

Détails du produit-Source de lumière à large bande SLD 1310nm

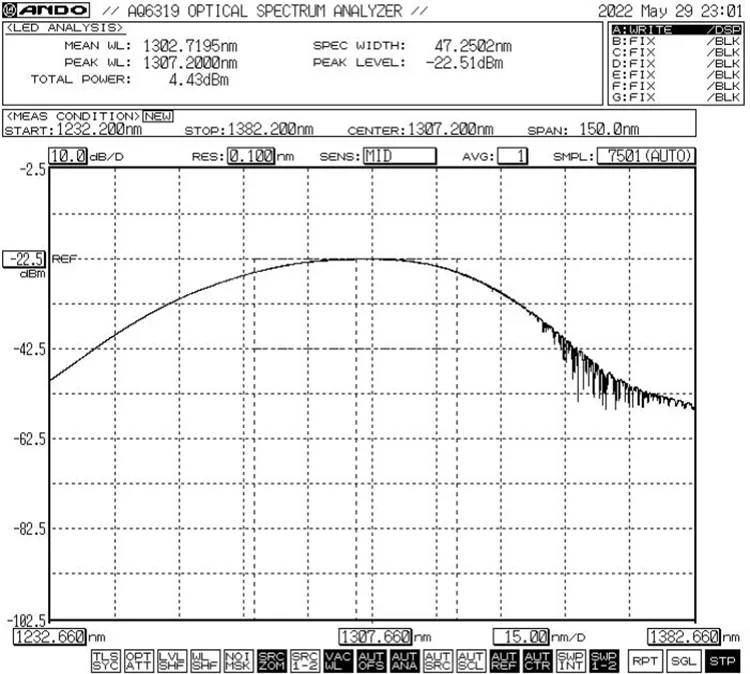

● Référence spectrale : -3dB de bande passante Min.30nm

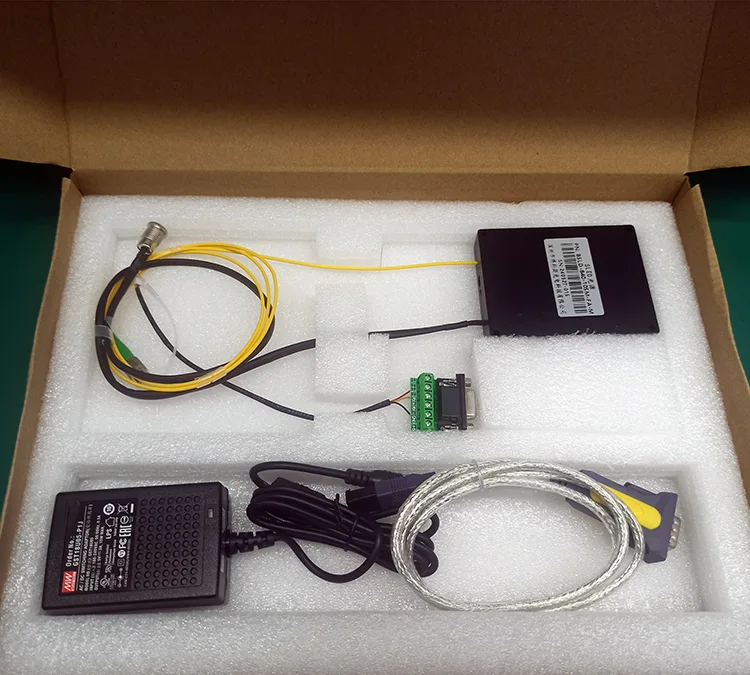

● Accessoires standards

Informations de commande - Source lumineuse à large bande SLD 1310 nm

par exemple : BSLD-1310-10SM-FA-M

(Informations de commande : source de lumière à large bande SLD 1310 nm, puissance de sortie de 10 mW, fibre SM, avec connecteur FC/APC, ensemble de modules).

Fiche technique et feuille de test-Source de lumière à large bande SLD 1310 nm

Fiche de données

Feuille de test

Conditions de devis et de paiement-Source lumineuse à large bande SLD 1310nm

● Conditions de devis

(1) EXW

(2) DAP

(3) Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Étapes de fonctionnement-Source de lumière à large bande SLD 1310nm

Étape 1. Déballage : Avant le montage, vérifiez si tous les accessoires sont complets.

Étape 2. Alimentation : connectée à une alimentation à découpage CC ou à une alimentation régulée qui répond à leurs exigences d'alimentation. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC5V ou DC12V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. (Adaptateur secteur fourni conformément aux normes de tension locales.)

Étape 3. Connexion de la fibre de sortie : ouvrez le capuchon anti-poussière au niveau du connecteur ou de la bride de la fibre, vérifiez la face d'extrémité de la fibre et connectez la fibre ou épissez la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ni de dommages.

Étape 4. Connectez-vous à l'ordinateur hôte : utilisez le câble de port vert et le câble de données USB-RS485 DB9 pour connecter la source de lumière à large bande SLD 1310 nm et l'ordinateur ; l'ordinateur doit d'abord installer un pilote de port série dédié pour identifier le câble de données du port série USB-RS485, sinon le logiciel de l'ordinateur hôte et le module de source lumineuse ne peuvent pas être correctement connectés et communiqués. Veuillez demander le pilote à Box Optronics.

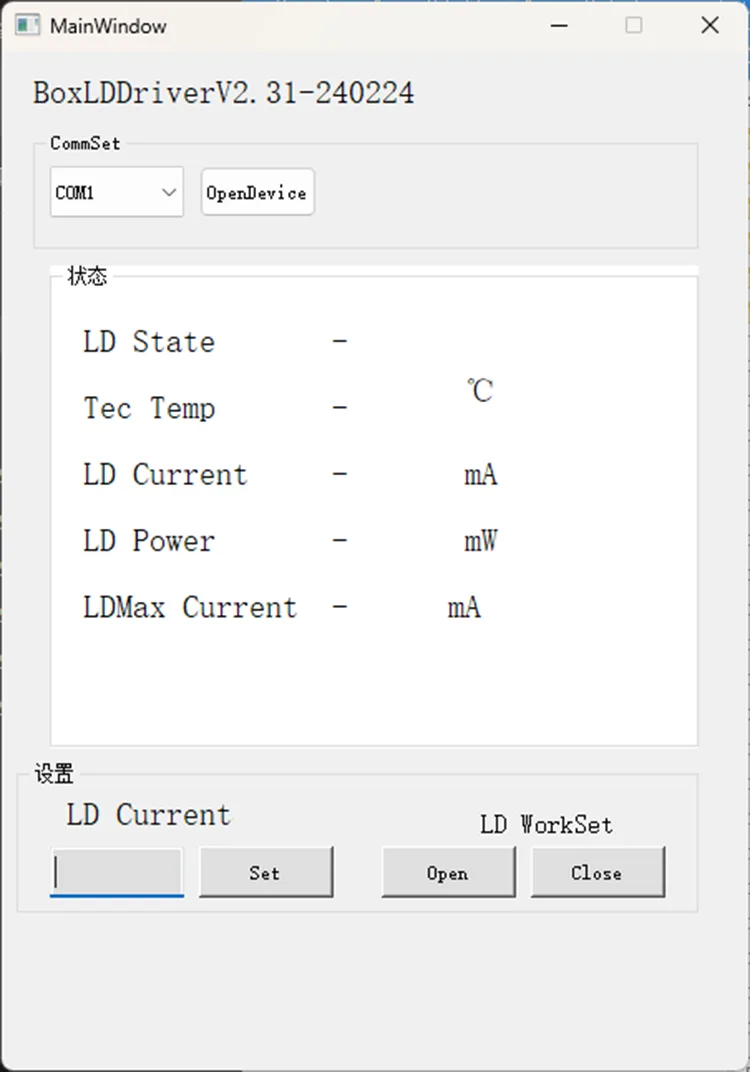

Étape 5. Logiciel de contrôle : Box Optronics fournit la commande série ou le logiciel PC pour contrôler le courant LD de la source lumineuse à large bande SLD 1 310 nm. Choisissez le bon port, définissez le courant, puis cliquez sur le bouton Ouvrir. (Pour éviter tout dommage, augmentez lentement le courant du variateur lors du fonctionnement initial. N'appliquez pas immédiatement le plein courant.)

Étape 6. Après utilisation, cliquez sur le bouton de fermeture, coupez l'alimentation électrique et débranchez la connexion fibre.

Notes d'utilisation et maintenance-Source de lumière à large bande SLD 1310 nm

● Nettoyez les connecteurs de fibre avec un chiffon non pelucheux et inspectez-les avec un détecteur d'extrémité de fibre avant la connexion. Connectez/déconnectez toujours les fibres sans alimentation pour éviter de brûler les extrémités. Les connecteurs de fibre optique doivent être recouverts de capuchons anti-poussière.

● Évitez de brancher/débrancher fréquemment les connecteurs de fibre pour éviter l'accumulation de poussière et les dommages aux extrémités.

● Veuillez prendre des précautions contre l'humidité, la poussière et la corrosion ; conserver dans un endroit sec.

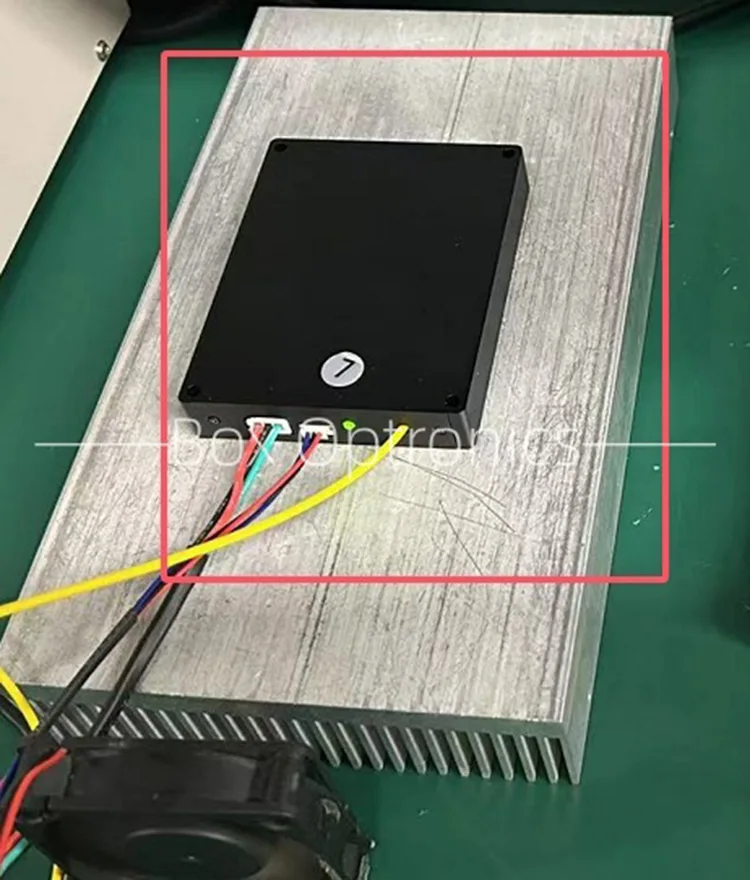

● Lors d'une utilisation à long terme, placez-le sur un dissipateur thermique.

Assurance qualité et service après-vente - Source de lumière à large bande SLD 1310 nm

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
