Le module laser accordable en bande C (série ATLS4/HTLS4) de Box Optronics est un module laser accordable compact et intégré couvrant toute la plage de longueurs d'onde de la bande C et une sortie couplée par fibre.

Le modèle ATLS4 est optimisé pour un réglage précis de la longueur d'onde, offrant un pas de longueur d'onde typique de 10 pm, un temps de commutation de longueur d'onde ≤ 100 µs et des performances de largeur de raie étroite inférieure à 5 MHz. Il est idéal pour les applications nécessitant une précision spectrale élevée, notamment l'interrogation FBG, la caractérisation de filtres optiques à bande étroite, les tests de composants DWDM et les mesures photoniques de précision.

Le modèle HTLS4 est conçu pour les applications de balayage rapide de longueur d'onde, avec une réponse de réglage de longueur d'onde rapide jusqu'à 1 µs, une capacité de balayage à grande vitesse supérieure à 1 000 nm/s et une largeur de raie d'environ 1 MHz. Il est optimisé pour la détection dynamique FBG, les tests de composants optiques à haut débit et les applications d'acquisition spectrale rapide.

Les deux modèles partagent le même boîtier mécanique, la même interface électrique et la même configuration de sortie fibre, permettant aux concepteurs de systèmes de sélectionner le niveau de performance approprié en fonction des exigences de l'application sans modifier la conception d'intégration mécanique ou électrique.

Caractéristiques principales : module laser accordable en bande C.

• Large plage de réglage de longueur d'onde en bande C : 1 525 à 1 568 nm (ATLS4) / 1 525 à 1 569 nm (HTLS4)

• Haute précision de longueur d'onde : ± 10 pm absolue, ± 14 pm de stabilité, <15 pm de répétabilité

• Vitesse de réglage rapide : ≤100 µs (ATLS4) / ≤1 µs (HTLS4) par pas

• Vitesse de numérisation élevée : > 40 nm/s par pas de 22 h (ATLS4) / > 1 000 nm/s par pas de 20 h (HTLS4)

• Pas de longueur d'onde fin : 22 h 00 typique (ATLS4) / 20 h 00 typique (HTLS4)

• Puissance de sortie élevée : > 10 dBm (10 mW) sur toute la plage de réglage

• Excellente stabilité de puissance : ±0,05 dBm

• Bonne planéité de la puissance : ≤±0,3 dB

• Rapport de suppression en mode latéral élevé : > 35 dB (ATLS4) / > 40 dB (HTLS4)

• Bruit de faible intensité relative : <-135 dB/Hz

• Largeur de ligne étroite : <5 MHz (ATLS4) / ~ 1 MHz typique (HTLS4), statique

• Sortie de connecteur fibre FC/APC standard

• Facteur de forme du module compact : 134 x 104 x 21 mm

• Alimentation 5 V CC, consommation électrique typique < 5 W

• Large plage de températures de fonctionnement : -20 °C à +65 °C

Applications typiques - Module laser accordable en bande C

• Systèmes de démodulation et d'interrogation à réseau de Bragg à fibre (FBG)

• Test et caractérisation des dispositifs optiques passifs (perte d'insertion, perte de retour, réponse du filtre)

• Tests de composants DWDM et de multiplexeurs par répartition en longueur d'onde

• Systèmes de détection à fibre optique pour la mesure de la température, de la contrainte et des vibrations.

• Surveillance de l'état structurel des ponts, des tunnels, des pipelines et des pales d'éoliennes

• Sources laser accordables pour la mesure et l'analyse du spectre optique

• Recherche et développement dans les laboratoires de photonique et de communication optique

• Intégration OEM dans les équipements de test et de mesure optiques

Spécifications du produit - Module laser accordable en bande C

Spécifications optiques et de longueur d'onde

Spécifications mécaniques et électriques

Dimensions de l'emballage - Module laser accordable en bande C

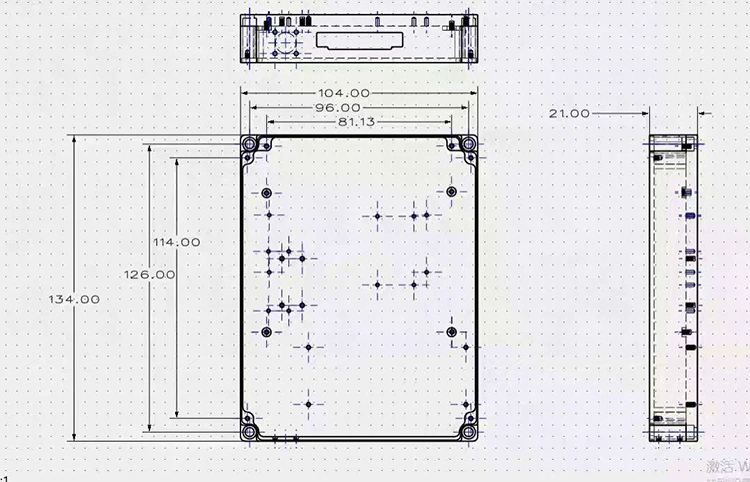

Dimensions du module : 134 mm (L) × 104 mm (L) × 21 mm (H)

Informations de commande - Module laser accordable en bande C

Nomenclature du modèle

Bande XTLS4-C

Exemples : ATLS4-C-Band, HTLS4-C-Band

Foire aux questions (FAQ) - Module laser accordable en bande C

Q : Quelle est la différence entre les modèles ATLS4 et HTLS4 ?

R : L'ATLS4 et le HTLS4 partagent le même boîtier mécanique, la même interface électrique et la même sortie fibre, mais diffèrent par la vitesse de réglage, la taille du pas et les performances en matière de largeur de ligne.

La version standard ATLS4 offre un pas de longueur d'onde de 10 pm, un temps de commutation de longueur d'onde en un seul pas ≤ 100 µs, une vitesse de balayage >40 nm/s (pas de 10 pm) et une largeur de raie étroite de <5 MHz, ce qui le rend idéal pour les mesures spectrales haute résolution et la caractérisation optique de précision.

La version haute vitesse HTLS4 offre un temps de commutation de longueur d'onde en un seul pas ≤ 1 µs et une vitesse de balayage > 1 000 nm/s avec une résolution par pas de longueur d'onde de 20 pm, ce qui la rend idéale pour l'interrogation rapide FBG, la détection dynamique de fibre et les tests de composants optiques à haut débit.

Sélectionnez le modèle en fonction des exigences de votre application en matière de vitesse de numérisation, de résolution de longueur d'onde et de rapport signal/bruit.

Q : Cette source laser accordable peut-elle être utilisée pour les systèmes d’interrogation FBG ?

R : Oui. Les modules laser accordables ATLS4 et HTLS4 conviennent largement aux systèmes d'interrogation FBG. Leur capacité de réglage précis de la longueur d'onde, leur haute résolution en longueur d'onde et leur sortie optique stable permettent un suivi précis des changements de longueur d'onde FBG causés par les changements de température, de contrainte et de vibration. L'ATLS4 est optimisé pour l'analyse spectrale haute résolution, tandis que le HTLS4 offre une capacité de balayage à grande vitesse pour la détection dynamique FBG et les mesures à haut débit.

Q : Quelle est la puissance de sortie et la planéité de la puissance ?

R : Les deux modèles fournissent une puissance de sortie >10 dBm sur toute la plage de réglage, avec une stabilité de puissance de ±0,05 dBm et une planéité de puissance de ≤±0,3 dB. La boucle de contrôle de puissance intégrée maintient une puissance de sortie constante lorsque la longueur d'onde est réglée, réduisant ainsi les erreurs de mesure causées par la variation de puissance.

Q : Quelle est la quantité minimum de commande (MOQ) ?

R : Le MOQ est de 1 unité. Nous prenons en charge des quantités de commande flexibles, depuis des unités uniques pour la R&D et le prototypage jusqu'à la production en volume pour l'intégration OEM. Contactez notre équipe commerciale pour obtenir des prix spécifiques à la quantité requise.

Fiche technique - Module laser accordable en bande C

Module laser accordable en bande ATLS4-C

Module laser accordable en bande HTLS4-C

Module laser accordable en bande C avec délai de livraison

• Production standard : 1 à 2 semaines

• Commandes en volume : veuillez nous contacter pour un calendrier de production

• Commandes personnalisées : 3 à 4 semaines

• Expédition internationale : environ 5 jours ouvrables (DHL/UPS/FedEx Express)

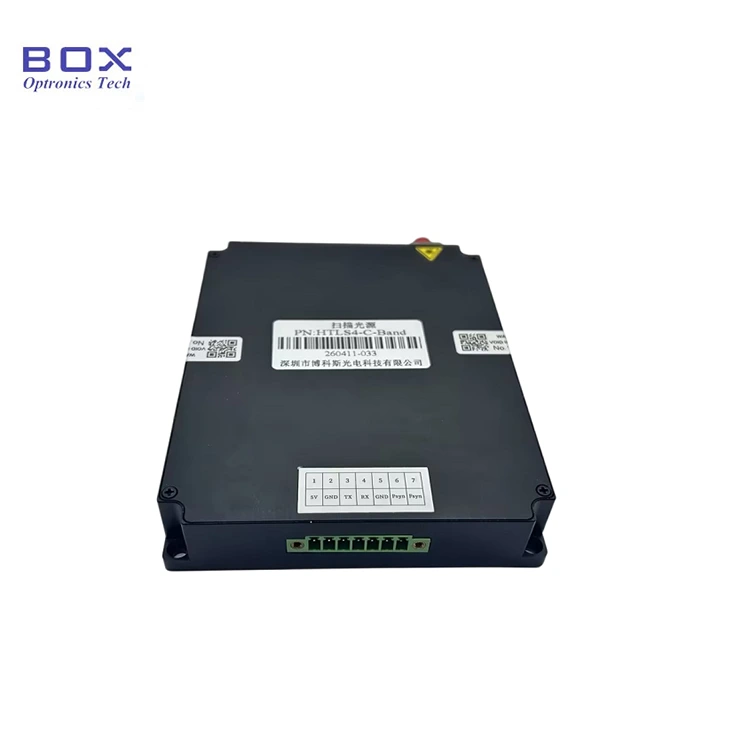

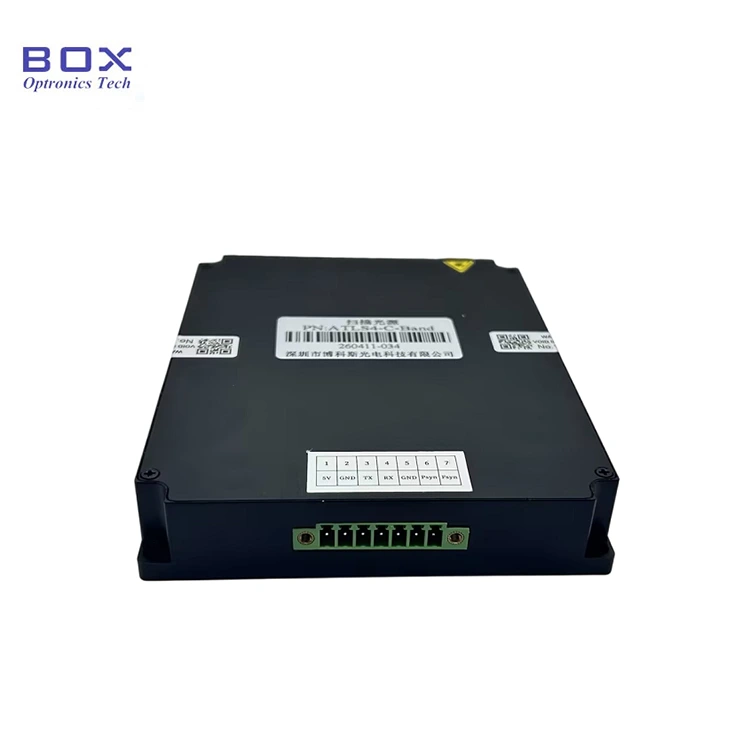

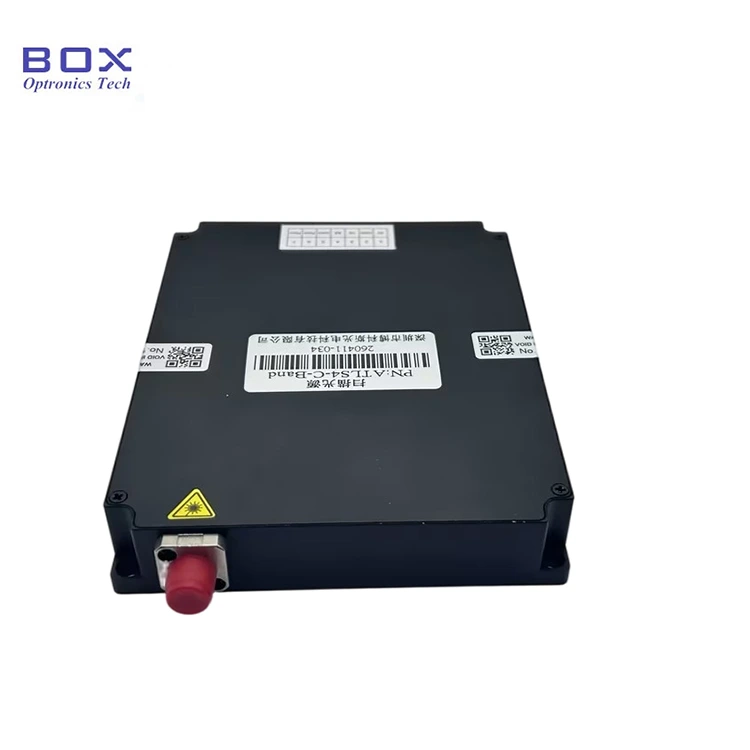

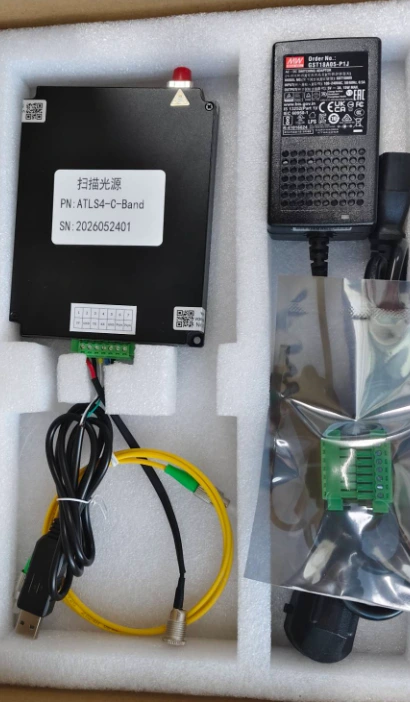

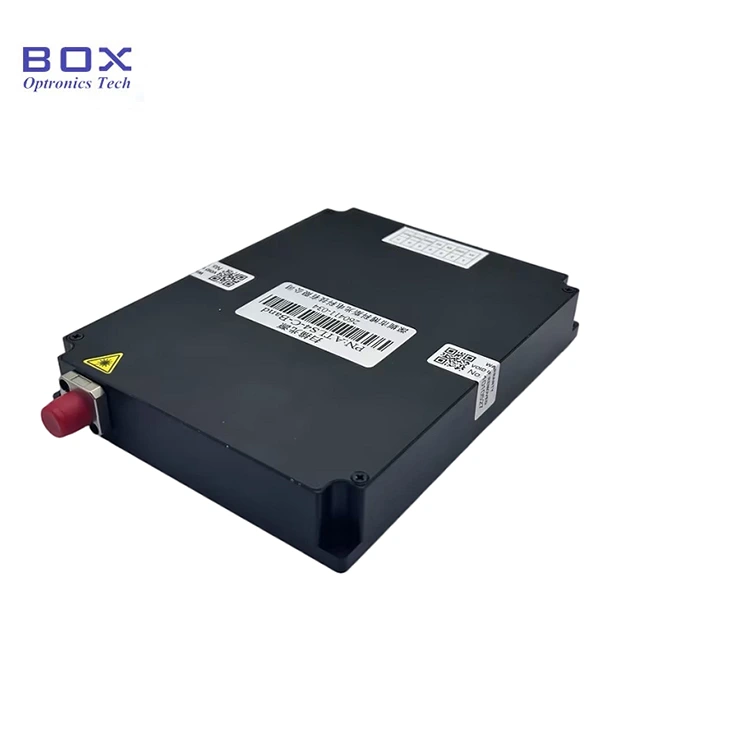

Photo du produit réel : module laser accordable en bande C
