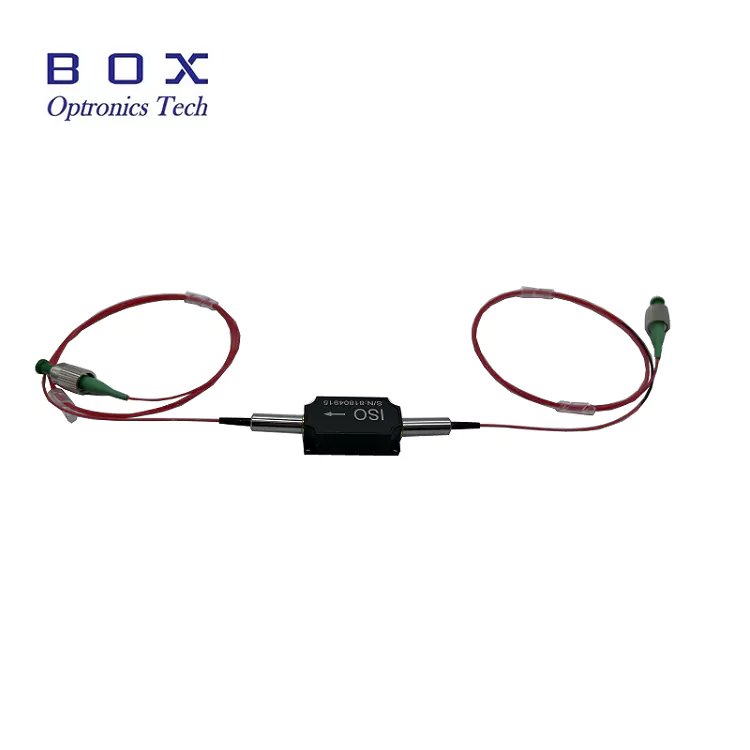

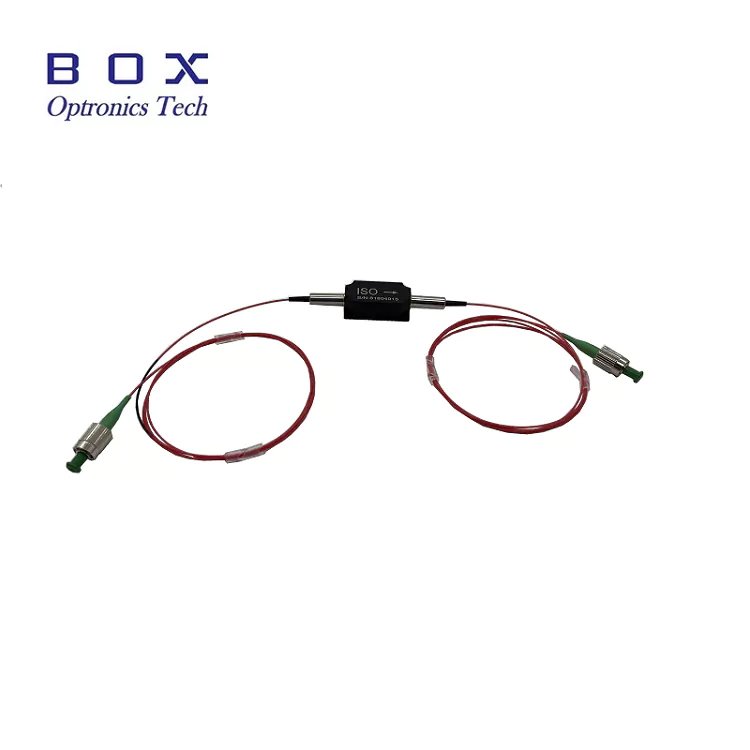

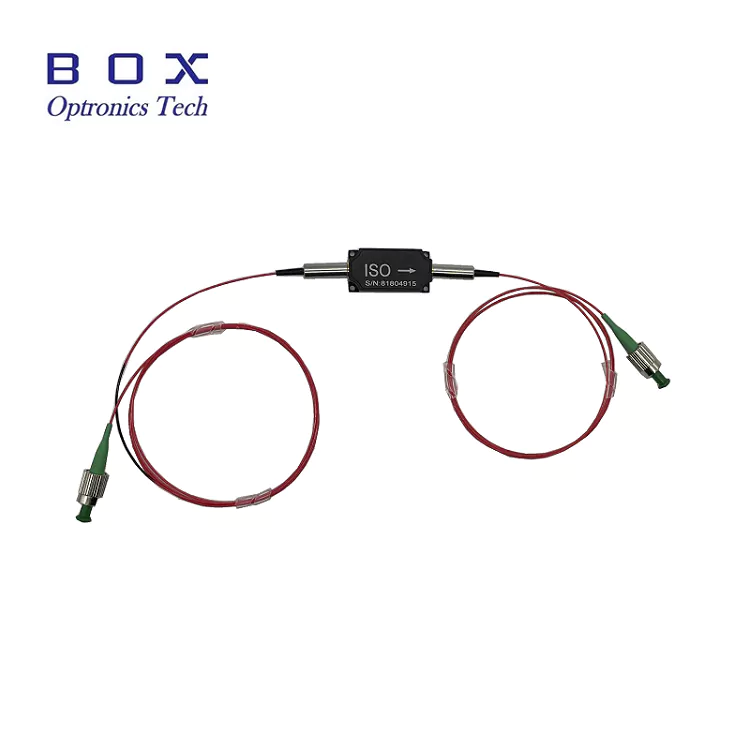

Circulateur haute puissance 850 nm

Box Optronics fournit le circulateur haute puissance 850 nm, un composant optique passif haute performance conçu pour un contrôle précis de la direction de la lumière dans les systèmes à fibre optique. Ce circulateur à 3 ports permet une transmission non réciproque, acheminant les signaux optiques d'un port à l'autre de manière séquentielle tout en conservant d'excellentes performances optiques.

Doté d'une perte d'insertion typique aussi faible que 1,0 dB, d'une isolation élevée de 25 dB typique et d'une perte de retour élevée de 45 dB minimum, ce circulateur est idéal pour les applications haute puissance de 850 nm. Il prend en charge une puissance moyenne totale allant jusqu'à 500 mW/1 W/5 W/10 W sur tous les ports, ce qui le rend adapté aux systèmes laser à fibre et amplificateurs exigeants.

Logé dans un boîtier compact de 58 × 28 × 26 mm avec des tresses de fibre de 780 HP, le circulateur haute puissance de 850 nm offre stabilité et performances fiables à long terme.

Principales fonctionnalités

• Isolation élevée : isolation de crête typique de 25 dB, minimum de 22 dB

• Faible perte d'insertion : 1,0 dB typique, 1,5 dB maximum

• Perte de retour élevée : 45 dB minimum (Entrée/Sortie)

• Faible perte dépendante de la polarisation (PDL) : ≤0,15 dB

• Haute tenue en puissance : jusqu'à 500 mW, 1 W, 5 W, 10 W

• Capacité de puissance de crête élevée : <10 kW pour un fonctionnement par impulsions ns

• Suppression élevée de diaphonie : 45 dB minimum

• Conception de boîtier compacte et robuste : 58 × 28 × 26 mm

• Pigtails de fibre de 780 HP pour les applications haute puissance

• Excellente fiabilité et stabilité à long terme

• Transmission de lumière non réciproque à 3 ports

• Large plage de températures de fonctionnement : +10°C à +50°C

Applications typiques

• Systèmes de détection à fibre optique

• Instrumentation et équipement de test de fibre optique

• Systèmes laser à fibre 850 nm

• Systèmes d'imagerie biomédicale et OCT

• Laboratoires de recherche et développement

• Protection laser à rétroaction distribuée (DFB)

Spécifications techniques

Spécifications optiques (T=25°C)

Spécifications mécaniques et environnementales

*Remarque : les spécifications ci-dessus concernent les appareils sans connecteurs. Pour les appareils équipés de connecteurs, la puissance de traitement est limitée à 1 W, la perte d'insertion est supérieure de 0,3 dB, la perte de réflexion est inférieure de 5 dB et le taux d'extinction est inférieur de 2 dB.

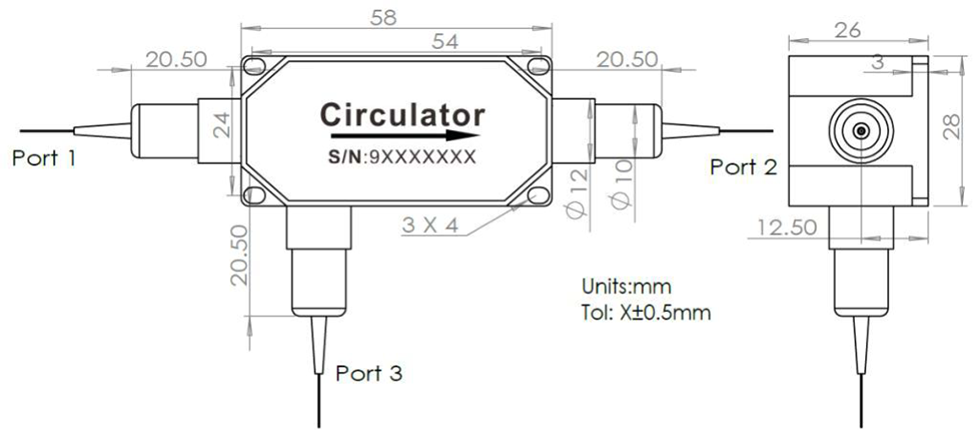

Dimensions du colis

Le circulateur haute puissance 850 nm est emballé dans un boîtier compact et robuste avec les dimensions suivantes (unité : mm) :

• Taille de l'emballage : 58 × 28 × 26 mm

• Configuration à 3 ports avec tresses de fibre

• 4 trous de montage pour une installation sécurisée

• Tolérance : ±0,5 mm

Configuration des ports

Ce circulateur optique à 3 ports permet un routage unidirectionnel du signal optique dans une séquence 1 → 2 → 3 → 1 :

• Port 1 → Port 2 : transmission aller à faible perte d'insertion

• Port 2 → Port 3 : routage des signaux rétrodiffusés/réfléchis

• Port 3 → Port 1 : transmission aller complétant la boucle de circulation, tout en maintenant une isolation élevée dans les chemins inverses

Le dispositif utilise une conception optique non réciproque pour assurer la propagation directionnelle du signal et une isolation efficace entre les ports non adjacents, ce qui le rend idéal pour la détection par fibre, la protection laser et les systèmes de mesure optique.

Principe de fonctionnement

Un circulateur optique haute puissance de 850 nm est un dispositif passif multiport non réciproque qui achemine les signaux optiques dans une direction séquentielle 1 → 2 → 3 → 1, permettant la gestion des signaux directionnels dans les systèmes à fibre optique.

Le dispositif est basé sur l'effet de rotation Faraday combiné à des composants de routage optique dépendant de la polarisation.

Principe de fonctionnement :

• Faraday Rotator : introduit une rotation de polarisation fixe non réciproque (généralement 45 °), indépendante de la direction de propagation.

• Optique de routage de polarisation : signaux optiques directs basés sur l'état de polarisation

• Transmission non réciproque : assure le routage directionnel du signal avec une isolation élevée entre les chemins de propagation inverses

Fonctions clés :

• Sépare les signaux optiques se propageant vers l'avant et vers l'arrière

• Protège les sources laser des rétro-réflexions

• Permet un fonctionnement bidirectionnel dans les systèmes de détection à fibre optique et laser

• Prend en charge le routage des signaux dans les architectures de mesure et de détection

Pourquoi choisir Box Optronique ?

• Contrôle de qualité strict avec 100 % de tests avant expédition

• Prix compétitifs avec une capacité de livraison en vrac stable

• Options de personnalisation flexibles pour la longueur d'onde, la puissance, la fibre et les connecteurs

• Assistance technique 7 × 24 heures et réponse rapide

• Exemples de tests disponibles pour évaluation

• Expédition mondiale avec livraison express DHL, UPS et FedEx

Informations de commande

Nomenclature du modèle

HPCIR - XXX - X - X - X - X - XX - XX

Exemple : HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Circulateur haute puissance 850 nm, fibre 780 HP, tube lâche 900 μm, longueur de fibre 1 m, boîtier 58 x 28 x 26 mm, puissance de traitement 10 W, connecteur FC/APC

Options de personnalisation disponibles

• Longueur d'onde centrale : 830 nm, 850 nm, autres longueurs d'onde disponibles sur demande

•Puissance nominale : 500 mW, 1 W, 5 W, 10 W, puissance supérieure disponible pour les conceptions personnalisées.

• Type de fibre : 780-HP, autres fibres spécialisées

• Longueur de fibre : 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (longueurs personnalisées disponibles)

• Type de tresse : fibre nue de 250 μm, tube lâche de 900 μm, tube lâche de 3,0 mm

•Type de connecteur : FC/UPC, FC/APC, SC/APC, LC/APC ou connecteurs personnalisés

• Taille de l'emballage : standard 58 x 28 x 26 mm ou dimensions de l'emballage personnalisées

• Configurations de circulateur à 4 ports disponibles sur demande

Pour des exigences personnalisées, veuillez contacter notre équipe commerciale.

Fiche technique et rapport de test

Chaque circulateur haute puissance 850 nm est livré avec un rapport de test complet documentant les paramètres de performance mesurés. Le fichier PDF de la fiche technique contient des spécifications détaillées et des courbes de performances.

•Rapport de test individuel inclus avec chaque unité

Fiche de données

Conditions de devis et de paiement

Conditions de devis

•EXW (Ex Works) : recommandé si vous disposez d'un compte DHL/UPS/FedEx. Nous expédions en utilisant votre compte ; aucun frais de port n'est facturé par nos soins.

•DAP (Delivered at Place) : Si vous n'avez pas de compte de messagerie, nous pouvons organiser l'expédition avec fret prépayé.

•Autres conditions : veuillez nous contacter pour en discuter.

Conditions de paiement

•PayPal : paiement rapide et sécurisé des échantillons et des petites commandes

• T/T (virement bancaire) : mode de paiement standard pour les commandes de production normales

•Alibaba Trade Assurance : protection sécurisée des commandes pour les transactions en ligne avec garantie de l'acheteur

• Conditions de paiement flexibles : négociables pour les partenaires stratégiques ou à long terme

Délai de mise en œuvre

•Production standard : ~10-15 jours ouvrables

•Configurations personnalisées : 15 à 20 jours ouvrables

• Commandes en volume : veuillez nous contacter pour connaître le calendrier de production.

•Expédition internationale : ~3-5 jours ouvrables (DHL/UPS/FedEx express)

• Service accéléré : disponible sur demande

Notes d'opération et manipulation

Protection ESD

Bien que les circulateurs optiques soient des dispositifs passifs, une manipulation appropriée est nécessaire pour maintenir leurs performances et leur fiabilité.

• Travailler sur une surface propre et sans poussière

• Évitez de toucher directement les extrémités de la fibre.

• Conservez les capuchons anti-poussière sur les connecteurs lorsqu'ils ne sont pas utilisés.

• Utilisez une protection ESD appropriée pendant la manipulation et l'installation.

Manipulation des fibres

•Évitez de plier excessivement la fibre

• Ne tirez pas et ne tordez pas les tresses en fibre.

• Nettoyer les connecteurs de fibre avant la connexion

• Utilisez toujours des capuchons anti-poussière lorsque le connecteur n'est pas utilisé.

• Inspectez l'extrémité de la fibre pour déceler tout dommage avant utilisation.

Considérations sur la gestion de la puissance

• Assurez-vous que la puissance d'entrée totale ne dépasse pas le maximum nominal.

• Utilisez une surveillance appropriée de l'alimentation pour éviter les surcharges.

• Permettre une bonne dissipation de la chaleur à des niveaux de puissance élevés

• Montage sur un dissipateur thermique pour un fonctionnement continu à haute puissance

• Remarque : les appareils équipés d'un connecteur ont une consommation d'énergie réduite (1 W maximum).

• Évitez les pics de puissance soudains qui peuvent dépasser les puissances nominales de pointe.

Installation et montage

• Montez solidement le circulateur à l'aide des 4 trous de montage.

• Assurer un bon alignement pour minimiser les pertes supplémentaires

• Laisser suffisamment d'espace pour le rayon de courbure des fibres

• Fonctionne dans la plage de température spécifiée pour plus de fiabilité (+10 °C à +50 °C)

•Éviter les contraintes mécaniques sur les tresses de fibres

• Assurez-vous d'une orientation correcte du port pour un routage correct du signal.
