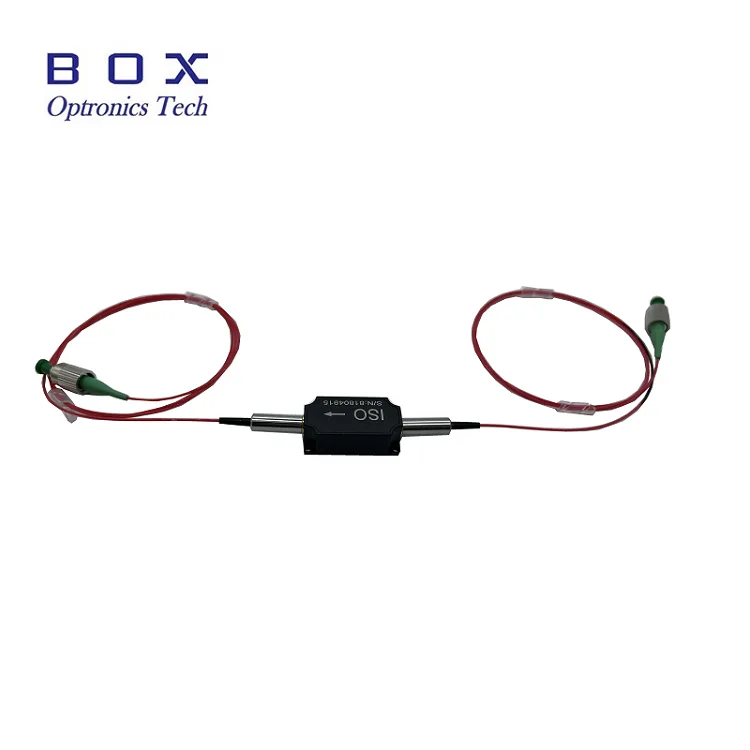

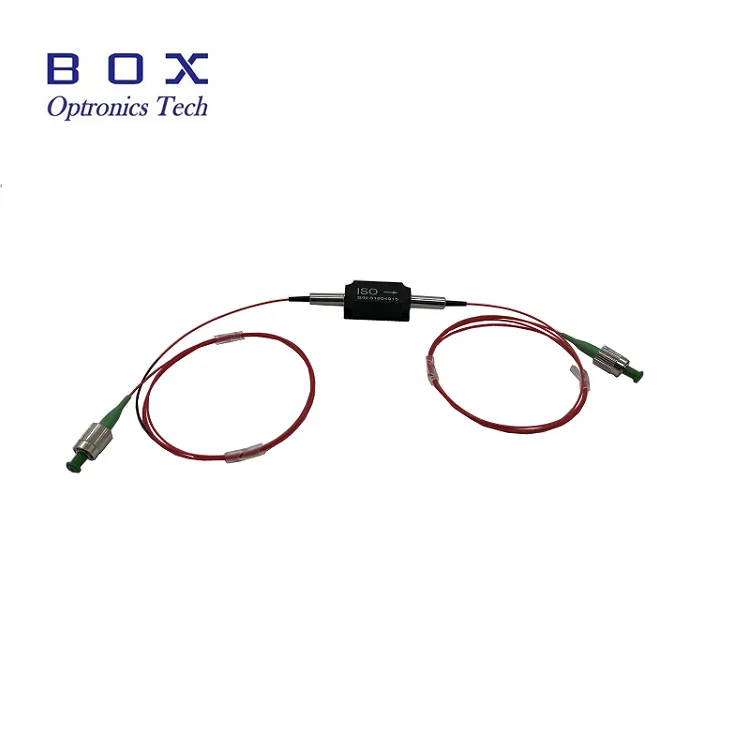

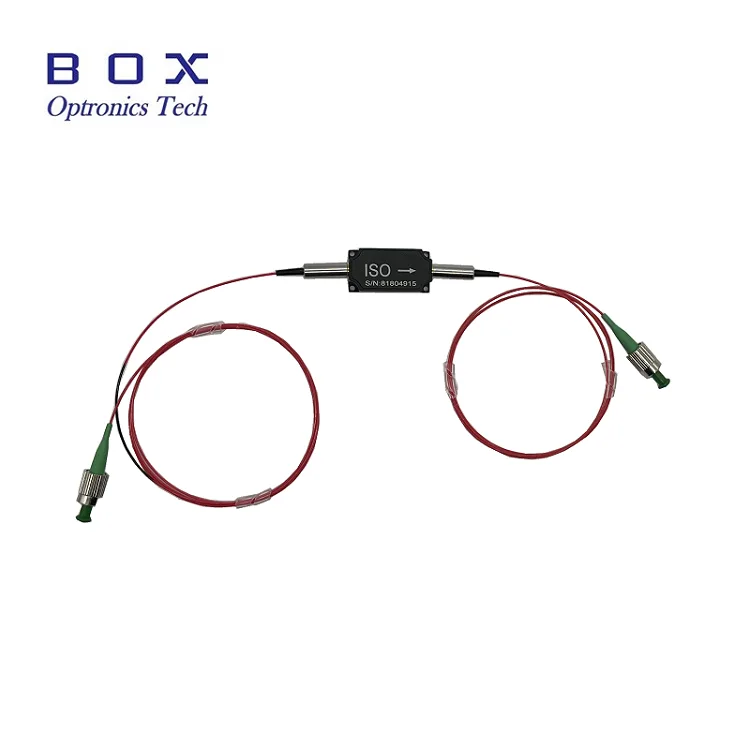

Isolateur optique haute puissance 850 nm

Box Optronics fournit l'isolateur optique haute puissance 850 nm, un composant optique passif conçu pour protéger les systèmes optiques des rétro-réflexions nocives. Cet isolateur haute performance présente une isolation exceptionnelle allant jusqu'à 35 dB, une perte d'insertion ultra-faible de 0,8 dB typique et prend en charge une puissance élevée jusqu'à 500 mW/1 W/5 W/10 W de puissance moyenne.

Logé dans un boîtier compact de 58 × 28 × 26 mm avec des tresses de fibre de 780 HP, cet isolateur offre une fiabilité et une stabilité exceptionnelles pour les applications exigeantes. Qu'il s'agisse de lasers à fibre, de systèmes OCT, d'amplificateurs optiques ou d'instruments de test, Box Optronics fournit des isolateurs de haute qualité soutenus par un contrôle qualité rigoureux et une assistance technique mondiale.

Principales fonctionnalités

● Isolation élevée : jusqu'à 35 dB d'isolation de crête typique

● Faible perte d'insertion : 0,8 dB typique, 1,2 dB maximum

● Perte de retour élevée : 45 dB

● Taux d'extinction élevé pour les versions à maintien de polarisation

● Haute tenue en puissance : puissance moyenne de 500 mW/1 W/5 W/10 W

● Faible perte dépendante de la polarisation (PDL) : <0,15 dB

● Conception de boîtier compacte et robuste

● Fibre SM/fibre PM/ou autres tresses de fibres

● Haute fiabilité et stabilité à long terme

● Large plage de températures de fonctionnement : -40 °C à +85 °C

Applications typiques

● Instruments de test et de mesure optiques

● Systèmes de tomographie par cohérence optique (OCT) 840 nm/850 nm

● Systèmes laser à fibre 850 nm et sources d'amorçage

● Systèmes de détection à fibre optique (détection interférométrique)

● Laboratoires de recherche et développement

● Imagerie et diagnostics biomédicaux

Spécifications techniques

Spécifications optiques (T=25°C)

Spécifications mécaniques et environnementales

Détails du produit

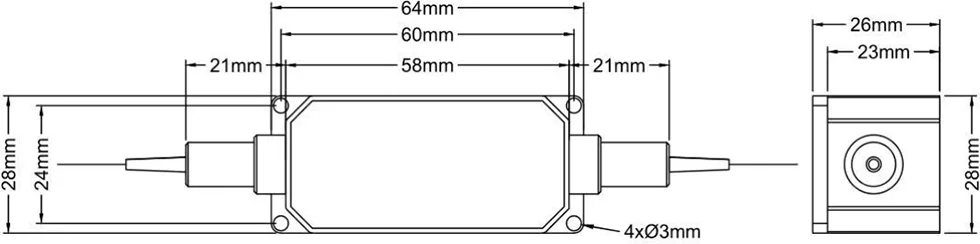

Dimensions du colis

L'isolateur est emballé dans un boîtier en plastique compact et robuste avec les dimensions suivantes (unité : mm) :

Principe de fonctionnement

Un isolateur optique couplé à une fibre haute puissance de 850 nm est un composant optique passif qui assure une transmission de lumière non réciproque, permettant le passage des signaux optiques vers l'avant tout en bloquant les réflexions vers l'arrière dans les systèmes à base de fibre.

Le dispositif est basé sur l'effet de rotation Faraday combiné à une optique de polarisation et est disponible en versions fibre monomode (SMF) et fibre à maintien de polarisation (PMF), permettant une intégration flexible dans différents systèmes optiques.

● Direction vers l'avant : la lumière passe à travers avec une perte d'insertion minimale

● Sens inverse : la lumière rétro-réfléchie est bloquée grâce à une isolation élevée

● Protège les diodes laser et les amplificateurs contre les dommages et le bruit induits par la réflexion arrière.

● Améliore la stabilité du système et réduit le bruit d'intensité (RIN)

Pourquoi choisir Box Optronique ?

●  ✓ Contrôle de qualité strict avec 100 % de tests avant expédition

● § Prix compétitifs avec une capacité de livraison en gros stable

●  ✓ Options de personnalisation flexibles pour la longueur d'onde, la puissance et la fibre

●  ✓ Assistance technique 7 × 24 heures et réponse rapide

●  ✓ Exemples de tests disponibles pour évaluation

●  ✓ Expédition mondiale avec DHL, UPS, FedEx express

Informations de commande

Nomenclature du modèle

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Exemple : HPIS -850 -0 -1 -1 -0 -00- FA

Isolateur optique haute puissance 850 nm, fibre SM, tube lâche 900 um, longueur de fibre 1 m, dimension : 58 x 28x26 mm, puissance de traitement de 500 mW, connecteur FC/APC

Options de personnalisation disponibles

● Longueur d'onde centrale : 850 nm, 980 nm, 1 030 nm, 1 064 nm, 1 310 nm, 1 550 nm

● Puissance nominale : 0,5 W, 1 W, 2W, 5W, 10W, puissance supérieure disponible

● Type de fibre : 780 HP, SMF-28, PM1550, autres fibres spécialisées

● Longueur de fibre : 0,5 m, 1 m, 1,5 m, 2 m (longueurs personnalisées)

● Type de tresse : tube lâche de 900 um, tube lâche de 3,0 mm, fibre nue

● Taille du colis : dimensions du colis standard ou personnalisées

Pour des besoins personnalisés, veuillez contacter notre équipe commerciale :

Courriel : sales06@boxoptronics.com

Tél : +86-13322933691

Site Web : www.boxphotonics.com

Fiche technique et rapport de test

Chaque unité est livrée avec un rapport de test complet documentant les paramètres de performance mesurés. Le fichier PDF de la fiche technique contient des spécifications détaillées.

● Rapport de test individuel inclus avec chaque unité

Fiche de données

Conditions de devis et de paiement

Conditions de devis

● EXW (Ex Works) : recommandé si vous disposez d'un compte DHL/UPS/FedEx. Nous expédions en utilisant votre compte ; aucun frais d'expédition n'est facturé par nous.

● DAP (Delivered at Place) : si vous n'avez pas de compte de messagerie, nous pouvons organiser l'expédition avec fret prépayé.

● Autres conditions : veuillez nous contacter pour en discuter.

Conditions de paiement

● PayPal : paiement rapide et sécurisé des échantillons et des petites commandes

● T/T (virement bancaire) : mode de paiement standard pour les commandes de production normales

● Alibaba Trade Assurance : protection sécurisée des commandes pour les transactions en ligne avec garantie de l'acheteur

● Conditions de paiement flexibles : négociables pour les partenaires stratégiques ou à long terme

Délai de mise en œuvre

● Production standard : ~10 jours ouvrés

● Configurations personnalisées : 15 à 20 jours ouvrés

● Commandes en volume : veuillez nous contacter pour connaître le calendrier de production

● Expédition internationale : environ 3 à 5 jours ouvrables (DHL/UPS/FedEx express)

● Service accéléré : disponible sur demande (des frais supplémentaires peuvent s'appliquer)

Notes d'opération et manipulation

Protection ESD

Bien que les isolateurs optiques soient des dispositifs passifs, une manipulation appropriée est toujours nécessaire pour maintenir leurs performances et leur fiabilité.

● Manipuler avec des gants propres et non pelucheux pour éviter toute contamination.

● Travailler sur une surface propre et sans poussière

● Évitez de toucher directement les extrémités de la fibre.

● Conservez les capuchons anti-poussière sur les connecteurs lorsqu'ils ne sont pas utilisés.

Manipulation des fibres

● Évitez de plier excessivement la fibre (rayon de courbure minimum : 30 mm)

● Ne tirez pas et ne tordez pas les tresses de fibre.

● Nettoyer les connecteurs de fibre avec de l'alcool isopropylique avant la connexion

● Utilisez toujours des capuchons anti-poussière lorsque le connecteur n'est pas utilisé.

● Inspectez l'extrémité de la fibre pour déceler tout dommage avant utilisation.

● Ne dépassez pas la charge de traction maximale

Considérations sur la gestion de la puissance

● Assurez-vous que la puissance d'entrée ne dépasse pas le maximum nominal

● Utilisez une surveillance appropriée de l'alimentation pour éviter les surcharges.

● Permettre une dissipation thermique appropriée à des niveaux de puissance élevés

● Montage sur un dissipateur thermique pour un fonctionnement continu à haute puissance

Installation et montage

● Montez solidement l'isolateur à l'aide des 4 trous de montage.

● Assurer un alignement correct pour minimiser les pertes supplémentaires

● Laisser suffisamment d'espace pour le rayon de courbure des fibres

● Fonctionner dans la plage de température spécifiée pour plus de fiabilité

● Éviter les contraintes mécaniques sur les tresses de fibres

Assurance qualité et service après-vente

Période de garantie

Box Optronics garantit ce produit contre tout défaut de matériaux et de fabrication pendant une période de 12 mois à compter de la date d'achat. Pendant la période de garantie, nous réparerons ou remplacerons gratuitement les produits défectueux à notre discrétion.

Exclusions de garantie

Les conditions suivantes ne sont pas couvertes par la garantie gratuite :

● Dommages causés par des facteurs naturels (foudre, inondation, etc.) ou des influences environnementales

● Dysfonctionnements dus à une mauvaise utilisation ou à une mauvaise utilisation par l'utilisateur

● Dommages physiques évidents causés par une erreur humaine

● Tentatives de démontage, de modification ou de réparation non autorisées

● Étiquettes de garantie altérées ou incomplètes sur le boîtier

● Dommages ou pertes pendant le transport après expédition

● Dommages causés par le dépassement de la puissance maximale ou des conditions de fonctionnement

Assistance après-vente

● Délai de réponse rapide : dans les 24 heures les jours ouvrables

● Dépannage à distance et assistance pour les applications

● Service de maintenance payant disponible après la période de garantie

● Services de conseil technique personnalisés
