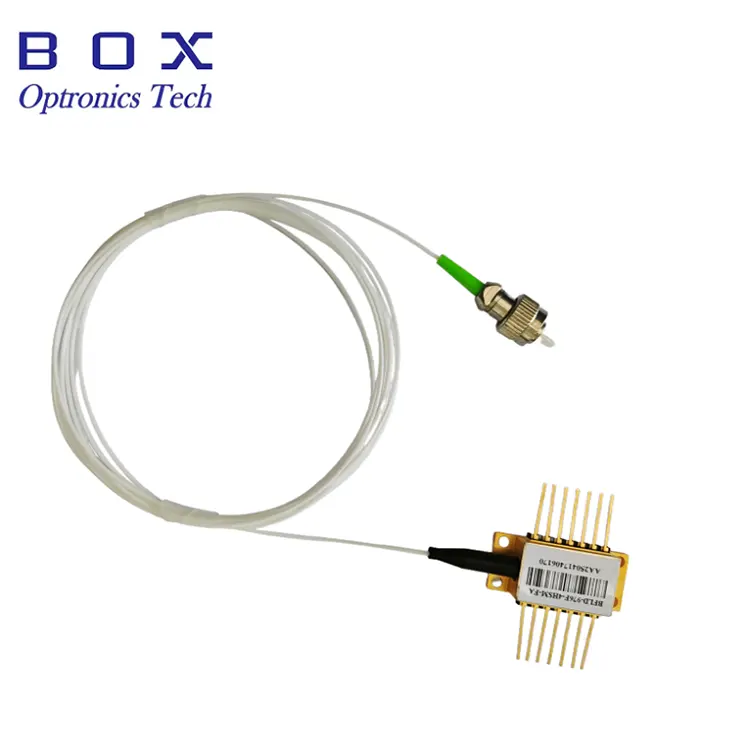

Laser DFB 1582 nm pour la détection de gaz H2S

Box Optronics propose un laser à rétroaction distribuée de 1 582 nm +/- 1 nm conçu pour la détection du sulfure d'hydrogène (H2S) à l'aide de la spectroscopie d'absorption laser à diode accordable (TDLAS). Le laser DFB 1 582 nm pour la détection de gaz H2S est logé dans un boîtier papillon à 14 broches standard avec un refroidisseur thermoélectrique (TEC) intégré, une thermistance de 10 kΩ, une photodiode de moniteur et un isolateur optique intégré. Le laser DFB 1 582 nm offre une stabilité de longueur d'onde (coefficient de température de 0,09 nm/°C, coefficient de courant de 0,01 nm/mA) et un fonctionnement fiable sur une large plage de température du boîtier.

envoyer une demande

Description du produit

Présentation du produit – Laser DFB 1 582 nm pour la détection de gaz H2S

Le laser DFB 1 582 nm pour la détection de gaz H2S de Box Optronics est un laser à rétroaction distribuée MQW hautes performances conçu pour la détection du sulfure d'hydrogène (H₂S) et la détection par fibre optique. La précision de la longueur d'onde est de +/-1 nm, la plage de longueurs d'onde est de 1 581 à 1 583 nm et il fournit une puissance de sortie optique minimale de 10 mW via une fibre SM ou PM. Le TEC intégré et la thermistance de 10 kΩ prennent en charge la stabilisation de la longueur d'onde, tandis que le coefficient de courant de longueur d'onde de 0,01 nm/mA permet un réglage précis de la longueur d'onde. Un isolateur optique ≥30 dB réduit les rétro-réflexions, et le boîtier papillon à 14 broches avec deux options de brochage offre une intégration flexible du système.

Principales caractéristiques – Laser DFB 1 582 nm pour la détection de gaz H2S

· Longue d'onde centrale : 1 582 nm, tolérance WL de +/-1 nm (plage 1 581 à 1 583 nm)

· Puissance de sortie optique élevée : 10 mW / 20 mW

· Taux de suppression en mode latéral élevé : ≥ 35 dB minimum, 40 dB typique (CW)

· Isolateur optique intégré : isolation ≥ 30 dB

· Refroidisseur thermoélectrique intégré (TEC) et thermistance de 10 kΩ pour la stabilisation de la longueur d'onde

· Boîtier papillon à 14 broches standard de l'industrie, options de brochage de type 1 et de type 2

· Pigtail en fibre SM ou PM

Applications typiques – Laser DFB 1 582 nm pour la détection de gaz H2S

· Détection et surveillance du gaz sulfure d'hydrogène (H2S) à l'aide de TDLAS

· Spectroscopie à modulation de longueur d'onde (WMS) pour la détection du H2S

· Sécurité industrielle H₂S et surveillance environnementale

· Analyse des gaz pétroliers et gaziers, des produits chimiques et des eaux usées

· Surveillance des gaz de procédé et analyse des émissions

· Instruments de spectroscopie NIR et d'analyse des gaz

· Intégration OEM dans les analyseurs de gaz H₂S et les systèmes de sécurité industrielle

Spécifications du produit – Laser DFB 1 582 nm pour la détection de gaz H2S

Notes maximales absolues

Paramètre	Symbole	Condition	Min.	Typ.	Max.	Unité
Température de stockage	Ts	-	-40	-	85	°C
Température du boîtier de fonctionnement	Haut	-	-20	-	70	°C
Courant direct	SI	CW	-	-	200	mA
Tension inverse du laser	VLR	-	-	-	2	V
Courant direct PD	FIPD	-	-	1.1	5	mA
Tension inverse PD	VRPD	-	-	5	10	V
Courant CET	ITEC	-	-	0.8	1.5	A
Tension CET	VTEC	-	-	1.5	3.5	V

Caractéristiques électro-optiques (T = température laser de 25°C)

Paramètre	Symbole	Conditions d'essai	Min.	Typ.	Max.	Unité
Longueur d'onde centrale	λc	TL=15~35°C, CW	1581	1582	1583	nm
Puissance de sortie optique	PO	-	10	-	-	mW
Courant de seuil	ITH	-	-	10	35	mA
Efficacité des pentes	η	CW, PO = 5 mW	0.05	0.11	0.2	mW/mA
Courant de fonctionnement	Iop	PO = 10 mW, onde continue	-	100	120	mA
Largeur de raie spectrale	LW	FWHM	-	3	-	MHz
Tension avant du laser	VF	CW, PO = 10 mW	-	1.2	3.0	V
Surveiller le courant sombre	IDENTIFIANT	-	-	-	0.1	µA
Bande passante (-3dB)	PC	-	-	2.5	-	GHz
Taux de suppression en mode latéral	SMSR	CW	35	40	-	dB
Isolation optique	-	-10	30	-	-	dB
Bruit d'intensité relative	NIR	CW, PO = 5 mW	-	-145	-	dB/Hz
Température de consigne TEC	Ts	-	15	-	35	°C
Impédance d'entrée	ZIN	-	22	25	28	Ω
Courant de thermistance	CCI	-	10	-	100	µA
Résistance de la thermistance	RTH	TL=25°C	9.5	10	10.5	kΩ
Courant CET	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
Tension CET	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
Capacité du CET	ΔT	Tc=70°C	-	-	50	°C
Dérive de longueur d'onde (EOL)	Δλ	Durée de vie de 25 ans	-	-	±0,1	nm
Coefficient de température de longueur d'onde	Δλ/ΔT	CET 15°C à 35°C	-	0.09	-	nm/°C
Coefficient de courant de longueur d'onde	Δλ/ΔI	-	-	0.01	-	nm/mA

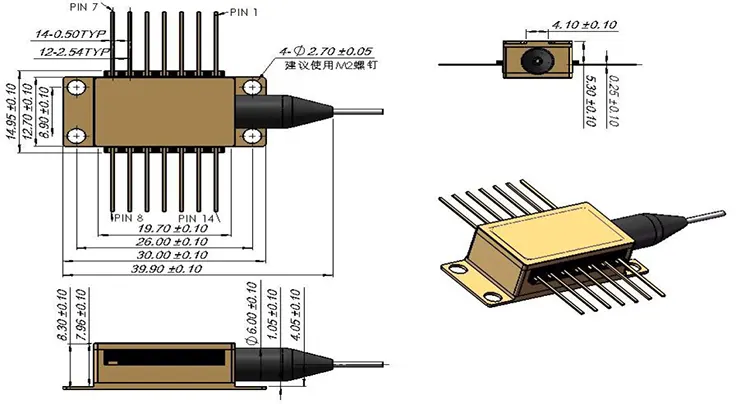

Définition du boîtier et des broches - Laser DFB 1 582 nm pour la détection de gaz H2S

Configuration des broches de type 1

Épingle	Description	Épingle	Description
1	Thermistance	14	NC (pas de connexion)
2	Thermistance	13	Anode laser (+)
3	Polarisation CC laser (cathode) (-)	12	Cathode laser RF (-)
4	Anode de moniteur PD (-)	11	Anode laser (+)
5	Cathode du moniteur PD (+)	10	NC (pas de connexion)
6	TEC (+)	9	Motif de l'affaire
7	TEC (-)	8	Motif de l'affaire

Configuration à 2 broches

Épingle	Description	Épingle	Description
1	TEC (+)	14	TEC (-)
2	Thermistance	13	Motif de l'affaire
3	Anode de moniteur PD (-)	12	NC (pas de connexion)
4	Cathode du moniteur PD (+)	11	Cathode Laser (-)
5	Thermistance	10	Anode laser (+)
6	NC (pas de connexion)	9	NC (pas de connexion)
7	NC (pas de connexion)	8	NC (pas de connexion)

Informations de commande – Laser DFB 1 582 nm pour la détection de gaz H2S

Nomenclature du modèle

BFLD-XXXX-XX-XX-XX (-X)

Exemple : BFLD-1582-10SM-FA

Champ	Code	Description
Type de laser	BFLD	Série de diodes laser DFB
Longueur d'onde	1582	1582 nm (également disponible : 1310, 1550, CWDM, autres longueurs d'onde)
Puissance de sortie	10	10 mW (également disponible : 20 mW, personnalisé)
Type de fibre	SM/PM	SM = Monomode (SMF-28e) ; PM = Maintien de polarisation
Type de connecteur	FA/SA	FA = FC/APC ; SA = SC/APC ; Autres connecteurs disponibles
Brochage	NULL / 2	NULL = Type 1 (par défaut) ; 2 = Tapez 2

Fiche technique et feuille de test - Laser DFB 1 582 nm pour la détection de gaz H2S

Fiche de données

feuille de test

Foire aux questions (FAQ)

Q : Pourquoi 1 582 nm convient-il à la détection du gaz H₂S ?

R : La région de longueur d'onde de 1 582 nm contient des caractéristiques d'absorption de H₂S et a été démontrée pour la détection de traces de H₂S à l'aide de lasers DFB et de techniques TDLAS/QEPAS. Dans TDLAS, la longueur d'onde du laser est balayée à travers la ligne d'absorption cible et l'absorption résultante est analysée pour déterminer la concentration de H₂S. La région 1 582 nm est également compatible avec les composants à fibre optique standard et la technologie laser DFB mature. Une largeur de raie étroite et un SMSR élevé permettent un contrôle précis de la longueur d'onde pour la détection spectroscopique.

Q : Pourquoi un isolateur optique intégré est-il important pour les systèmes de détection de gaz ?

R : Les rétro-réflexions des connecteurs de fibre, des cellules à gaz, des séparateurs de faisceau et d'autres composants optiques peuvent provoquer un retour optique, entraînant des fluctuations de puissance de sortie, une instabilité de mode et une instabilité de longueur d'onde. Un isolateur optique intégré avec une isolation ≥ 30 dB supprime le retour optique et aide à maintenir un fonctionnement stable du laser et des lignes de base de mesure. Son efficacité est particulièrement précieuse dans les systèmes TDLAS à base de fibre présentant des réflexions optiques importantes.

Q : Quelle est la quantité minimum de commande (MOQ) ?

R : Le MOQ est de 1 pc. De petites quantités sont disponibles pour la R&D, le prototypage et l'évaluation initiale, tandis que des volumes plus importants peuvent être pris en charge pour la production d'analyseurs de gaz et les programmes OEM. Contactez notre équipe commerciale pour connaître les tarifs en fonction de la quantité requise.

Q : Puis-je obtenir une longueur d’onde personnalisée pour une espèce de gaz différente ?

R : Oui. Box Optronics propose des lasers DFB à différentes longueurs d'onde adaptées aux caractéristiques d'absorption de gaz pour le TDLAS et d'autres applications spectroscopiques. Les longueurs d'onde disponibles incluent des solutions pour H₂S, CO₂, CH₄, H₂O, CO, NH₃, O₂ et d'autres gaz. Contactez-nous avec vos exigences en matière de gaz cible et de longueur d'onde pour un examen de faisabilité et un devis.
