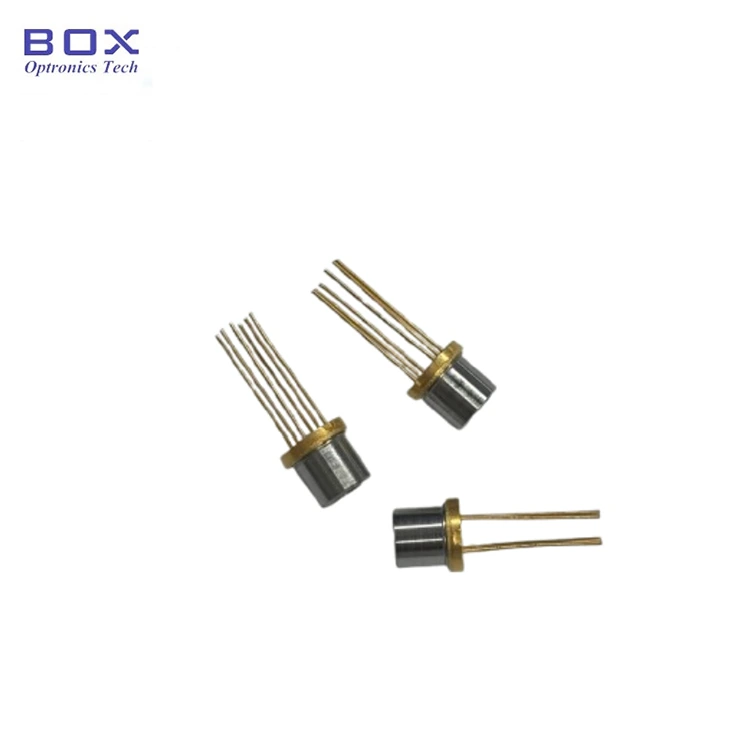

Diode laser DFB 1392 nm TO-CAN

Présentation du produit - Diode laser DFB 1392 nm TO-CAN

La diode laser DFB TO-CAN 1 392 nm (modèle : BLD-D1392.5TO60-AL) de Box Optronics présente une longueur d'onde centrale de 1 392,5 nm (1 391,5-1 393,5 nm) et une sortie optique de 5 mW via une lentille asphérique avec une distance focale de 7,5 mm. Conçue pour le couplage optique en espace libre, cette diode laser DFB de 1 392 nm convient au couplage de cellules à gaz, à l'analyse de gaz et à l'intégration de systèmes de détection optique.

Le TEC et la thermistance intégrés prennent en charge le contrôle de la température pour la stabilisation de la longueur d'onde. Un boîtier métallique hermétique TO60 avec une configuration à 6 broches offre un format compact et robuste pour les analyseurs de gaz et les instruments de détection optique industriels.

Principales caractéristiques - Diode laser DFB 1392 nm TO-CAN

· Longue d'onde centrale : 1 392,5 nm (plage 1 391,5–1 393,5 nm), précision de longueur d'onde élevée +/- 1 nm

· Puissance de sortie optique élevée : 5 mW minimum

· Courant de seuil bas

· Refroidisseur thermoélectrique intégré (TEC), thermistance

· Boîtier hermétique compact TO60 avec sortie de lentille asphérique

Applications typiques - Diode laser DFB 1392 nm TO-CAN

· Détection de vapeur d'eau (H₂O) à l'aide de TDLAS

· Spectroscopie de cellules à gaz en espace libre

· Sources laser DFB 1 392 nm pour analyseurs de gaz

· Surveillance de l'humidité des processus industriels

· Instruments optiques de détection de gaz et de spectroscopie

· Recherche photonique et systèmes d'analyse de gaz OEM

Spécifications du produit - Diode laser DFB 1392 nm TO-CAN

Notes maximales absolues

Caractéristiques électro-optiques (T = 25°C)

Caractéristiques du TEC

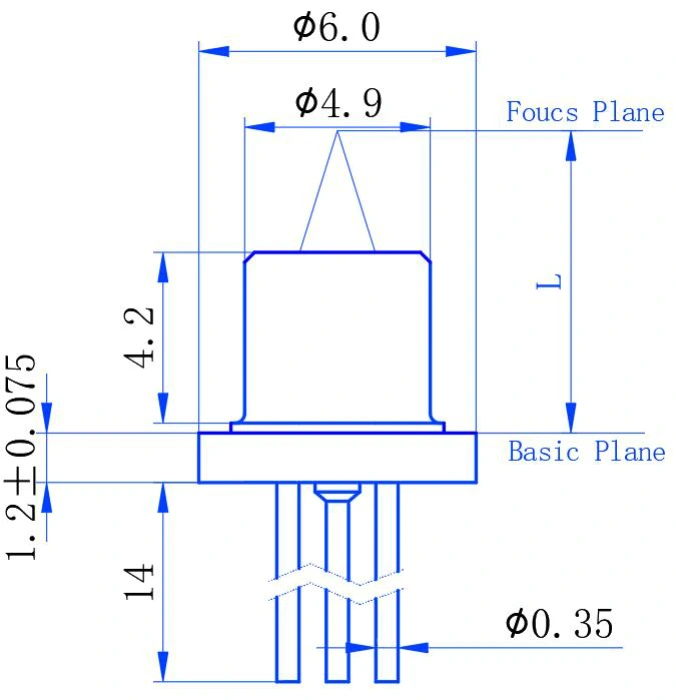

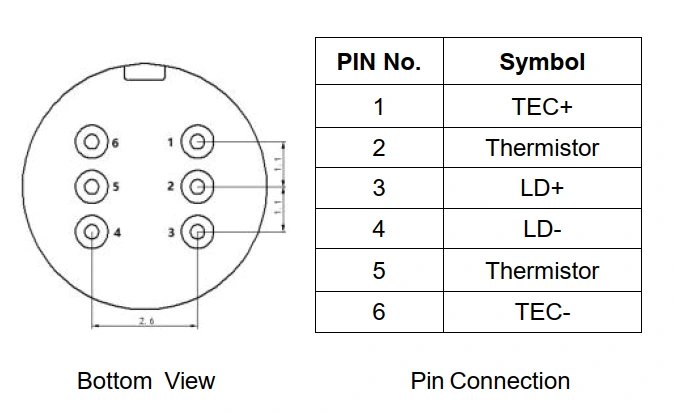

Définition du package et des broches

Informations de commande - Diode laser DFB 1392 nm TO-CAN

Nomenclature du modèle

BLD-D XXXX À XX-X

Exemple : BLD-D1392.5TO60-AL

Fiche technique - Diode laser DFB 1392 nm TO-CAN

Fiche de données

Foire aux questions (FAQ)

Q : Quel gaz peut être détecté avec le laser DFB 1392 nm ?

R : La longueur d'onde de 1 392 nm est couramment utilisée pour la spectroscopie d'absorption de vapeur d'eau (H₂O) et peut être appliquée à la détection d'humidité et de vapeur d'eau basée sur TDLAS. La ligne d'absorption spécifique et les conditions de fonctionnement doivent être évaluées en fonction de la concentration de gaz, de la longueur du trajet optique et de la conception du système. Box Optronics propose également des diodes laser DFB à d'autres longueurs d'onde pour différentes exigences de détection de gaz.

Q : Quelle est la différence entre ce laser DFB TO60 et un laser DFB en boîtier papillon ?

R : Les principales différences résident dans le format du package, l’interface optique et le coût.

La version TO60 comprend un boîtier métallique hermétique compact avec un TEC intégré, une thermistance et une lentille asphérique pour le couplage optique en espace libre.

Les lasers Butterfly DFB sont généralement disponibles avec une sortie à fibre amorce et peuvent intégrer des fonctions supplémentaires telles qu'un isolateur optique et une photodiode de moniteur, selon la configuration.

Avec son boîtier plus simple et sa sortie optique en espace libre, la version TO60 offre une option plus rentable pour la détection de gaz et d'autres applications où le couplage par fibre et les fonctions intégrées supplémentaires ne sont pas requis. Le choix dépend de la méthode de couplage optique requise, de la taille du boîtier et de l'architecture du système.

Q : Comment le TEC intégré améliore-t-il les performances de détection de gaz ?

R : La thermistance TEC et 10 kΩ intégrée assure le contrôle de la température du laser DFB, aidant ainsi à maintenir des conditions de fonctionnement stables et à réduire la dérive de longueur d'onde causée par les variations de température. Le contrôle de la température est important dans les systèmes TDLAS car la longueur d'onde du laser doit rester alignée avec la fonction d'absorption cible. Les spécifications TEC doivent être prises en compte ainsi que la plage de températures de fonctionnement du laser et les exigences du système complet de détection de gaz.

Produits connexes

· Diode laser papillon DFB 1392 nm 10 mW

· Diode laser papillon DFB 760 nm 10 mW

· Laser papillon DFB 14 broches 1 512 nm 10 mW

· Diode laser DFB 1 574 nm pour la détection du CO2

· Photodiode PIN InGaAs à zone active de 1 mm

Notes d'opération et manipulation

· Les diodes laser sont des appareils sensibles aux décharges électrostatiques (ESD). Des procédures appropriées de protection ESD doivent toujours être suivies pendant la manipulation.

· Les modules doivent être manipulés de la même manière que les dispositifs semi-conducteurs ordinaires pour éviter les dommages électrostatiques. Pour une conservation et un transport en toute sécurité, les modules doivent être emballés avec un matériau résistant aux décharges électrostatiques.

· Pour assembler les modules sur un PCB, l'établi, le fer à souder et le corps humain doivent être mis à la terre.

· Conservez les appareils inutilisés à la température de stockage recommandée (-40 °C à +85 °C) dans un emballage protégé contre les décharges électrostatiques.

· Ne dépassez pas les valeurs nominales maximales absolues spécifiées dans la fiche technique, y compris un courant direct maximum de 100 mA et une tension directe maximale de 2 V.

· Utilisez toujours un pilote de diode laser avec limitation de courant et protection contre les surtensions.

· Activez la stabilisation de la température TEC avant d'appliquer le courant d'entraînement laser pour des performances et une stabilité de longueur d'onde optimales.

· Évitez de toucher la surface de la lentille asphérique avec les doigts nus pour éviter toute contamination. Si un nettoyage est nécessaire, utilisez de l'alcool isopropylique (IPA) et un tampon non pelucheux.

· Température de refusion de la soudure : maximum 260°C pendant 10 secondes. Évitez les temps ou températures de soudage excessifs.
