Amplificateur optique à semi-conducteur 1550nm 23dBm

Table des matières

1. Introduction du 1550 nm Amplificateur optique du semi-conducteur 23dBm

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

Il s'agit d'un amplificateur optique à semi-conducteur 1550 nm 23 dBm. avec un boîtier papillon à 14 broches. Il présente une puissance optique de saturation de 23 dBm, 30 ~ 35 dB petit gain de signal, bande passante de gain typique de 100 nm -3 dB, et intègre TEC et thermistance pour un spectre stable et lisse. Convient pour l'indemnisation des pertes pour connexions et commutateurs fibre optique, réseaux fibre optique WDM et MOPA lasers.

Produit Spécifications

Produit Caractéristiques

● 40G et Obturateur ou modulation bloquant la bande C 100G ;

● Faible bruit Figure &Faible dépendance à la polarisation ;

● 14 broches Package BTF avec TEC et thermistance.

Produit Applications

● Indemnisation des pertes pour connexion et commutateur à fibre optique ;

● Fibre optique WDM réseaux;

● MOPA (oscillateur maître Amplificateur de puissance)laser.

Produit Détails

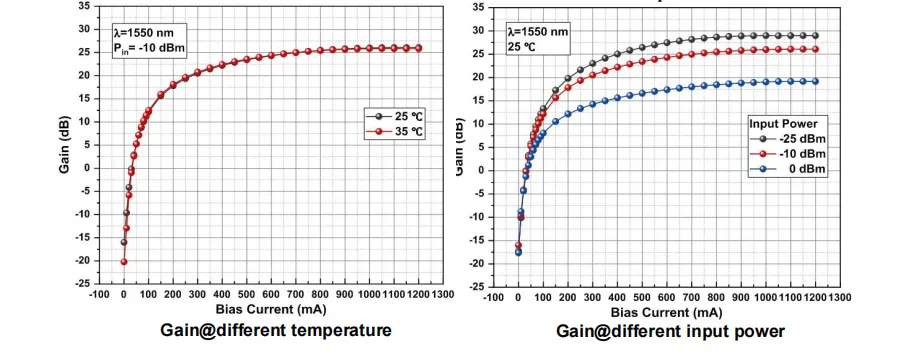

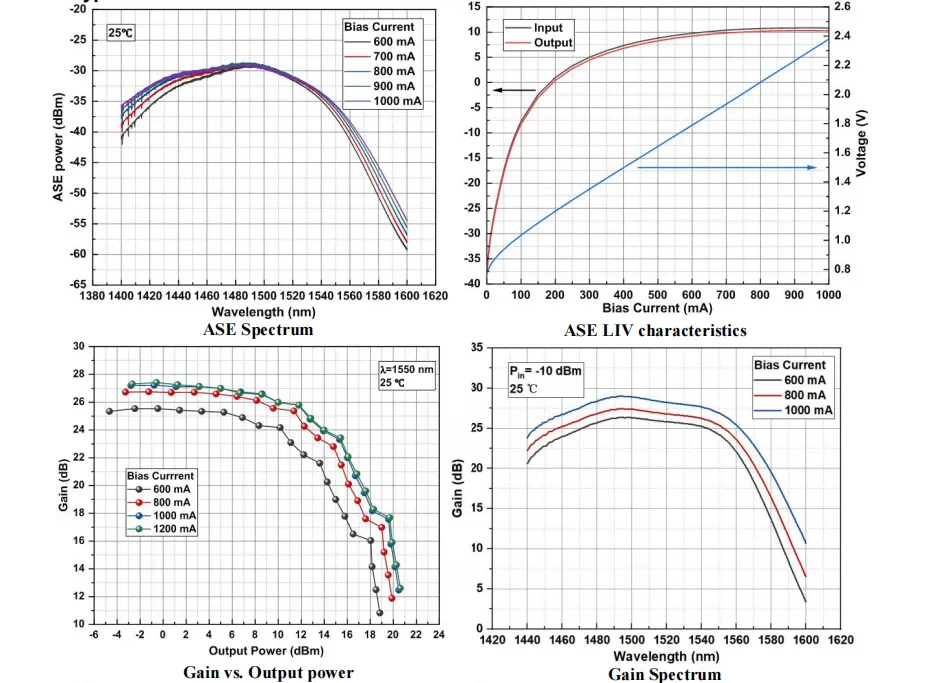

● Courbe caractéristique typique

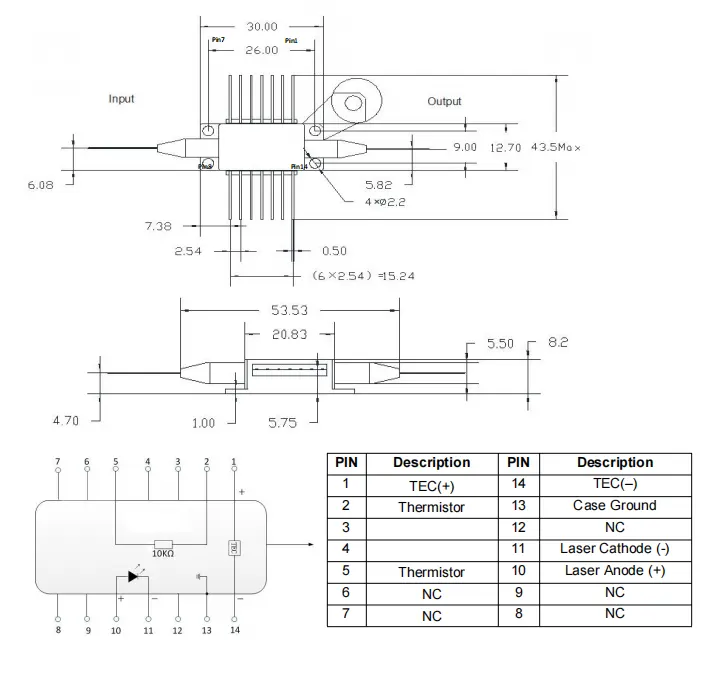

● Dessin du paquet et définition PIN-OUT (unité : mm) -1550nm 23dBm Amplificateur optique à semi-conducteur

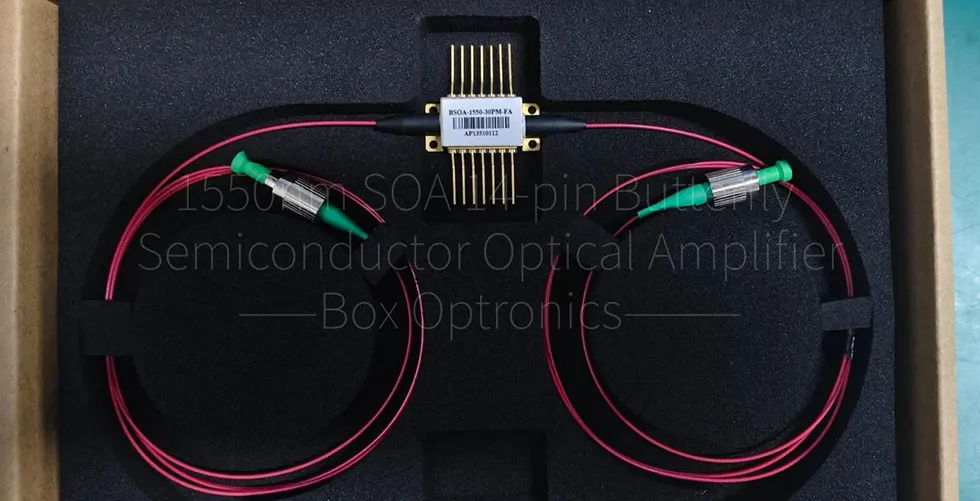

● Exemple d'emballage

*Appareil autonome ; pas d'intégré pilote (le package de modules s’intègre à un pilote est facultatif).

Commande informations

par exemple : BSOA-1550-35PM-FA

(Informations de commande : amplificateur optique à semi-conducteur 1550 nm 23 dBm, 30 ~ 35 dB petit gain de signal, puissance optique de saturation de 23 dBm, boîtier papillon à 14 broches, avec fibre SM Hi1060, connecteur FC/APC).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche de données

Fiche de données

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

La production prend environ 10 à 15 jours ouvrables. (S'il y a certains en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Lors de son fonctionnement, cet appareil émet un faisceau laser de haute intensité ; faire Ne regardez pas directement l'extrémité de la fibre, car cela pourrait provoquer des blessures aux yeux.

● Cet appareil est sensible aux décharges électrostatiques ; donc un strict respect des mesures de protection antistatiques sont requises lors de l'emballage, transport et utilisation. De plus, des précautions doivent être prises pour éviter surtensions de l'alimentation électrique, car le non-respect de cette consigne peut entraîner des dommages permanents à l'appareil. dispositif (par exemple, assurer une mise à la terre appropriée de l'équipement et porter un vêtement antistatique) dragonne).

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Avant de mettre tous les composants sous tension, activez d'abord le refroidisseur, puis puis procédez à des étapes de mise sous tension incrémentielles pour éviter la surchauffe de la puce et surcharge.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants dans les délais la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
