Amplificateur optique à semi-conducteur 1060nm 15dBm

Table des matières

1. Introduction du 1060 nm Amplificateur optique à semi-conducteur 15dBm

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Informations de commande

7. Fiche technique

8. Modalités de devis et de paiement

9. Délai

10. Notes d'opération

11. Assurance qualité et Service après-vente

Présentation du produit

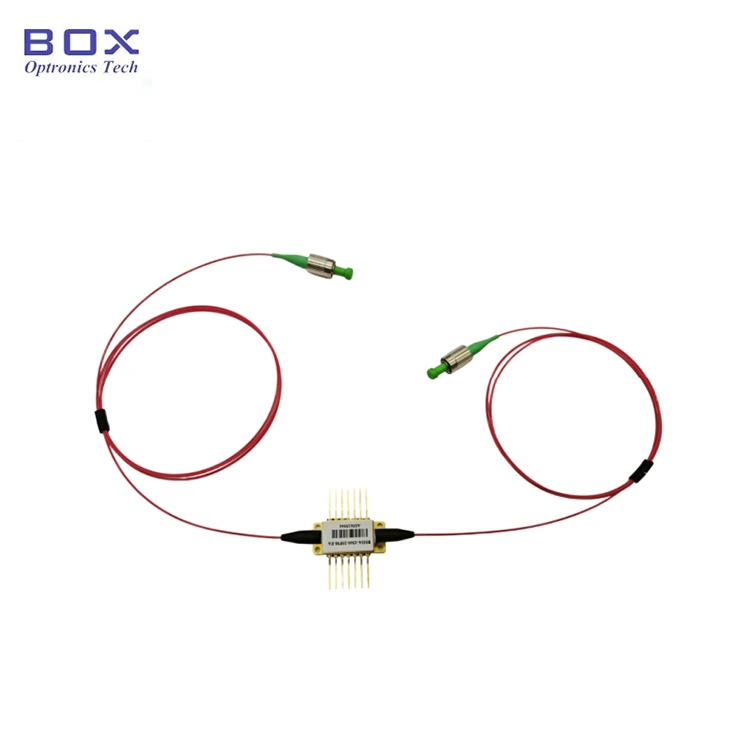

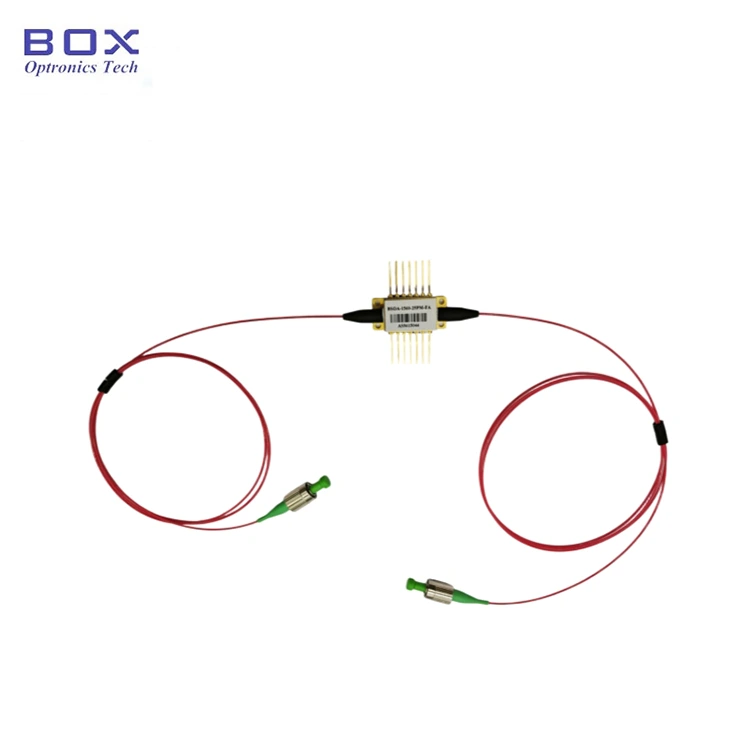

L'amplificateur optique à semi-conducteur (SOA) 1060 nm 15 dBm avec un boîtier papillon à 14 broches offre une solution haute performance pour l'optique amplification dans la gamme de longueurs d'onde de 1060 nm. Avec une puissance de sortie de 15 dBm et Gain de signal de 25 dB, ce SOA est idéal pour les applications dans les commutateurs optiques, OCT médical et sources de fréquence de balayage. Si les broches doivent être soudées, le la température de soudure ne doit pas dépasser 260°C et le temps de soudure ne doit pas dépasser 10 secondes.

Produit Spécifications

Produit Caractéristiques

● SMF-28e fibre avec connecteur FC/APC ;

● Faible bruit Figure &Faible dépendance à la polarisation ;

● 14 broches Package BTF avec TEC, thermistance.

Produit Applications

● Indemnisation des pertes pour connexion et commutateur à fibre optique ;

● OCT médical ;

● Source de fréquence de balayage, réglable laser.

Produit Détails

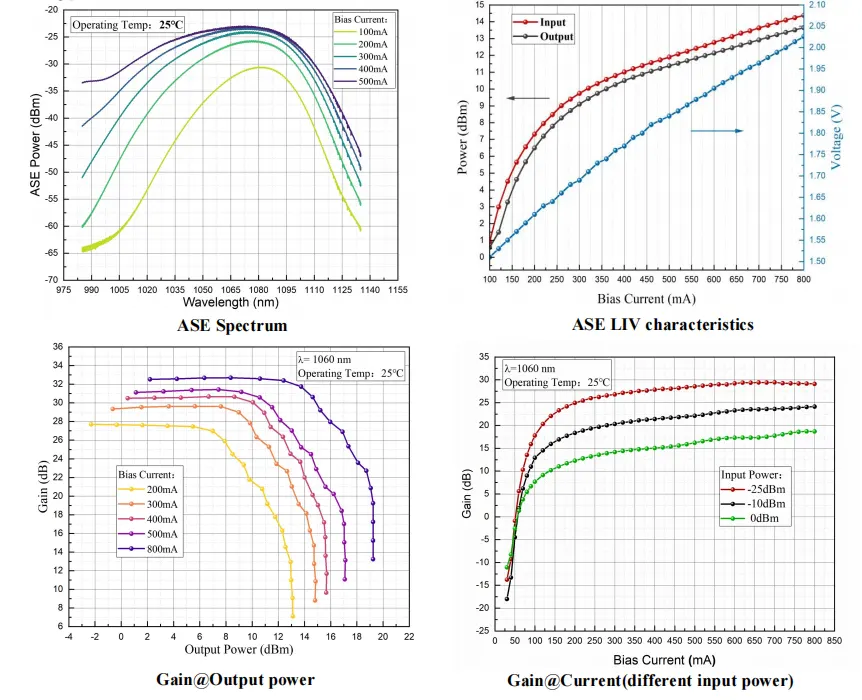

● Courbe caractéristique typique

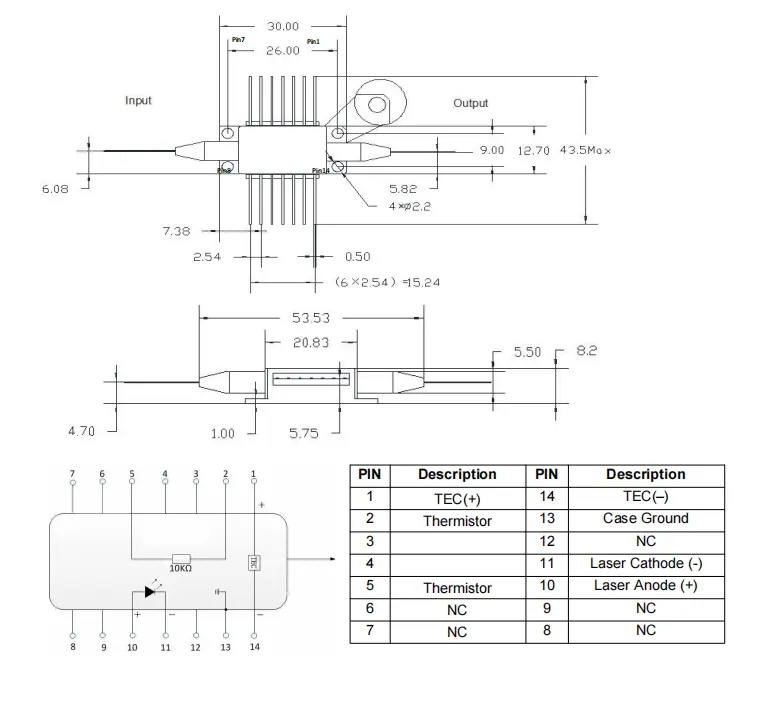

● Dessin du paquet et définition PIN-OUT (unité : mm) -1060nm 15dBm Amplificateur optique à semi-conducteur

Commande informations

par exemple : BSOA-1060-25SM-FA

(Informations de commande : amplificateur optique à semi-conducteur 1060 nm 15 dBm, 25 dB petit gain de signal, puissance optique de saturation de 15 dBm, boîtier papillon à 14 broches, avec Fibre SM, connecteur FC/APC).

Pour d’autres besoins personnalisés, veuillez contacter : sales06@boxoptronics.com

Fiche de données

Fiche de données

Conditions de devis et paiement

● Conditions de devis

(1) EXW :

Si vous avez un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition pour les produits.

(3)Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de mise en œuvre

La production prend environ 10 à 15 jours ouvrables. (S'il y a certains en stock, il sera expédié plus rapidement.)

La logistique internationale peut prendre 3 à 5 jours ouvrables.

Fonctionnement Remarques

● Les fibres optiques sont fragiles ; n'utilisez pas la fibre pour tirer l'appareil. Lorsque vous insérez ou retirez un appareil de sa prise, n'appliquez pas de pression sur ou tirez sur le manchon situé à l'arrière du boîtier de l'appareil. Pour les appareils équipé de connecteurs, assurez-vous que l'appareil et le connecteur fibre sont soulevés simultanément lors de l'installation ou du retrait.

● Si les broches doivent être soudées, la température de soudure ne doit pas dépasser 260°C et le temps de soudage ne doit pas dépasser 10 secondes. Particulier il faut faire attention aux points suivants : pendant le processus de soudage, le L'appareil doit être hors tension et le fer à souder doit être correctement mis à la terre.

● Faire fonctionner un laser dans des conditions de puissance et de température dépassant les spécifications décrites dans la fiche technique accéléreront le vieillissement du laser et causer des dommages à l'appareil.

Assurance qualité et Service après-vente

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non provoqués par l'homme dans un délai de 1 an à compter de l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, services de réparation ou de remplacement gratuits sera fourni pour les défauts causés par des problèmes de qualité du produit. Cependant, la boîte Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants cas pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, foudre, poussière) ou influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisé.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
