Présentation du produit : compteur de puissance optique

Le wattmètre optique de Box Optronics est un instrument de mesure optoélectronique haute performance conçu pour une détection et une analyse précises de la puissance optique. Construits autour de détecteurs à photodiode au silicium (Si) et à l'arséniure d'indium et de gallium (InGaAs) de haute qualité, nos wattmètres fournissent des mesures précises et fiables sur les plages spectrales ultraviolette, visible, proche infrarouge et infrarouge moyen.

La série comprend à la fois des modèles multicanaux de paillasse (PM-MC-4-B5) pour les tests en laboratoire et en production, et des modèles monocanaux compacts portables (PM-SC-1-HD) pour les tests sur le terrain et l'étalonnage sur site. Toutes les unités disposent d'interfaces à écran tactile intuitives, d'une analyse statistique en temps réel (courant, min, max, moyenne, crête à crête, écart type) et d'une connectivité USB pour l'acquisition et l'analyse de données sur PC. Avec des têtes de détection interchangeables prenant en charge différentes bandes de longueurs d'onde et plages de puissance, des conceptions de sphères d'intégration en option pour une collecte de faisceau uniforme et des accessoires de couplage de fibre flexibles (adaptateur pour fibre nue et adaptateur pour fibre FC), nos wattmètres optiques peuvent être configurés pour répondre aux exigences spécifiques.

Principales caractéristiques : compteur de puissance optique

● Haute résolution de mesure : 0,001 dB pour des lectures de puissance précises

● Large plage de puissance : 1nW~10mW ou 10uW~10W

● Large couverture de longueur d'onde : 400 ~ 1 100 nm (Si), 900 ~ 1 650 nm (InGaAs), 1 100 ~ 2 200 nm (InGaAs)

● Plusieurs facteurs de forme : configurations de table (4 canaux) et portables (1 canal) disponibles

● Analyse statistique de puissance intégrée : valeur actuelle, minimum, maximum, moyenne, crête à crête, écart type

● Intervalle d'échantillonnage des données configurable : 0,1 s à 1 s

● Interface utilisateur intuitive à écran tactile avec affichage en temps réel

● Connectivité USB avec logiciel hôte pour l'enregistrement des données et l'analyse graphique

● Sortie de tension analogique (0 ~ 2,5 V) via BNC/SMA

● Compatible avec les accessoires d'adaptateur de fibre nue (BFA) et d'adaptateur de fibre FC (FCA).

● Conception compacte et robuste adaptée aux environnements de laboratoire et industriels

● Incertitude de mesure : ±5 %

Applications typiques - Compteur de puissance optique

● Test et caractérisation de composants optiques (diodes laser, fibres, amplificateurs, isolateurs)

● Vérification de la puissance de sortie du laser et surveillance de la stabilité

● Alignement du système à fibre optique et mesure des pertes

● Laboratoires de recherche et développement en photonique et optoélectronique

● Contrôle qualité et tests des lignes de production laser industrielles

● Étalonnage et validation des capteurs optiques

● Tests de composants de télécommunications (CWDM, DWDM, émetteurs-récepteurs)

● Laboratoires d'optique pédagogiques et universitaires

● Service sur le terrain et étalonnage des équipements sur site

Spécifications techniques-Compteur de puissance optique

Spécifications du détecteur (T=25°C)

Spécifications de l'unité hôte

Spécifications des accessoires

Détails du produit : compteur de puissance optique.

Qu'est-ce qu'un wattmètre optique ?

Un wattmètre optique est un instrument optoélectronique de précision conçu pour mesurer la puissance des signaux optiques, généralement provenant de lasers, de diodes électroluminescentes (DEL) ou de systèmes de transmission à fibre optique.

Il se compose de deux composants principaux : une tête de capteur à photodiode calibrée qui convertit la puissance optique entrante en courant électrique et une unité d'affichage/de traitement qui amplifie, numérise et affiche la valeur de puissance mesurée en unités telles que les watts (W), les milliwatts (mW) ou les décibels par rapport à 1 mW (dBm).

Les wattmètres optiques sont des outils fondamentaux dans la recherche en photonique, les communications par fibre optique, la fabrication de lasers et le contrôle qualité. Ils sont utilisés pour la caractérisation de la sortie laser, la mesure de la perte d'insertion des fibres, la mesure de la puissance et du gain de sortie des amplificateurs optiques et la vérification du bilan de puissance au niveau du système.

Le choix du matériau du détecteur (silicium pour visible/NIR, InGaAs pour NIR/SWIR) détermine la plage de longueurs d'onde et la sensibilité de l'instrument.

Présentation de la série de produits

Box Optronics propose une plate-forme de wattmètre optique modulaire avec des têtes de détection interchangeables et deux options d'unité hôte, permettant aux clients de configurer un système optimisé pour leurs besoins de mesure spécifiques :

Têtes de détecteur

• PMS-4011-2040 : Détecteur à photodiode en silicium avec sphère d'intégration, couvrant 400~1100nm avec une plage de puissance de -20~+40dBm (10μW~10W). Idéal pour les mesures de puissance laser visible et proche infrarouge.

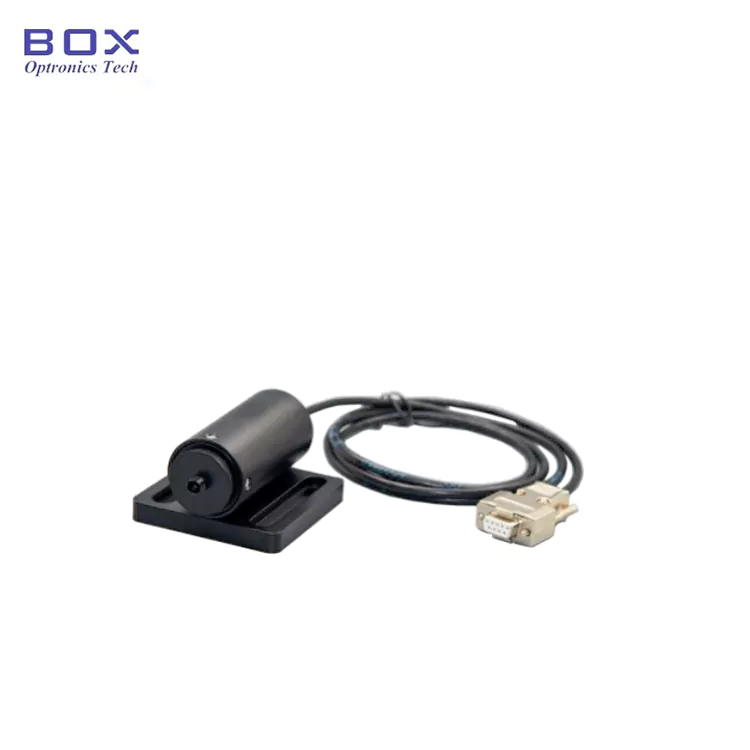

• PMS-9016-6010 : détecteur à photodiode InGaAs (sans sphère d'intégration), couvrant 900~1650 nm avec une plage de faible puissance étendue de -60~+10 dBm (1nW~10 mW). Optimisé pour les mesures de bande de télécommunications à haute sensibilité.

• PMS-9016-2043 : Détecteur à photodiode InGaAs avec sphère d'intégration, couvrant 900~1650nm avec une large plage de puissance de -20~+43dBm (10μW~20W). Convient aux tests de télécommunications et de datacom à usage général.

• PMS-1122-2040 : Détecteur à photodiode InGaAs à longueur d'onde étendue avec sphère d'intégration, couvrant 1 100 ~ 2 200 nm avec une plage de puissance de -20 ~ + 40 dBm (10 μW ~ 10 W). Conçu pour les applications infrarouges à ondes courtes (SWIR).

Unités hôtes

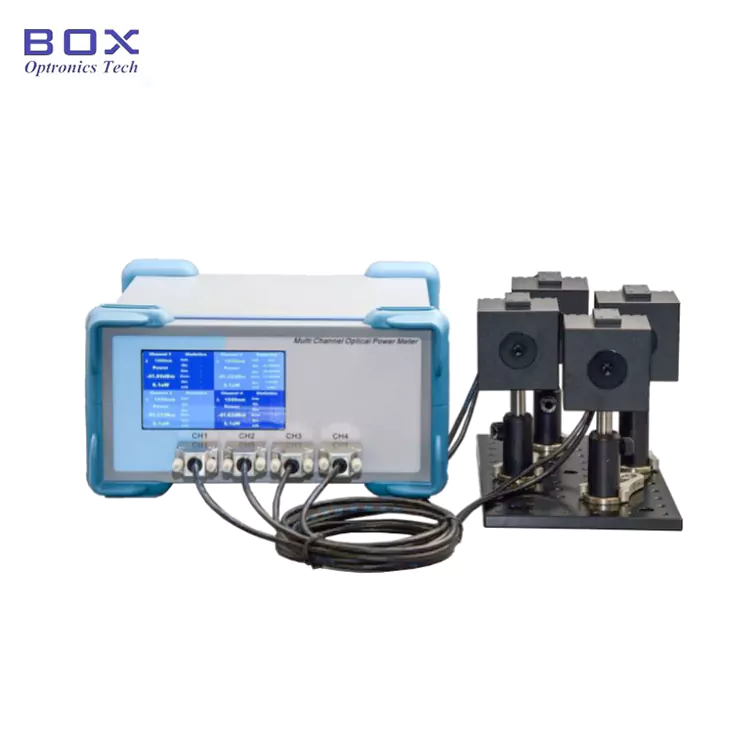

• PM-MC-4-B5 (de table multicanal) : unité de table à quatre canaux avec grand écran tactile, prenant en charge la mesure simultanée de jusqu'à quatre canaux de détecteur. Idéal pour les configurations de laboratoire, les stations de tests de production et les applications nécessitant une surveillance multipoint.

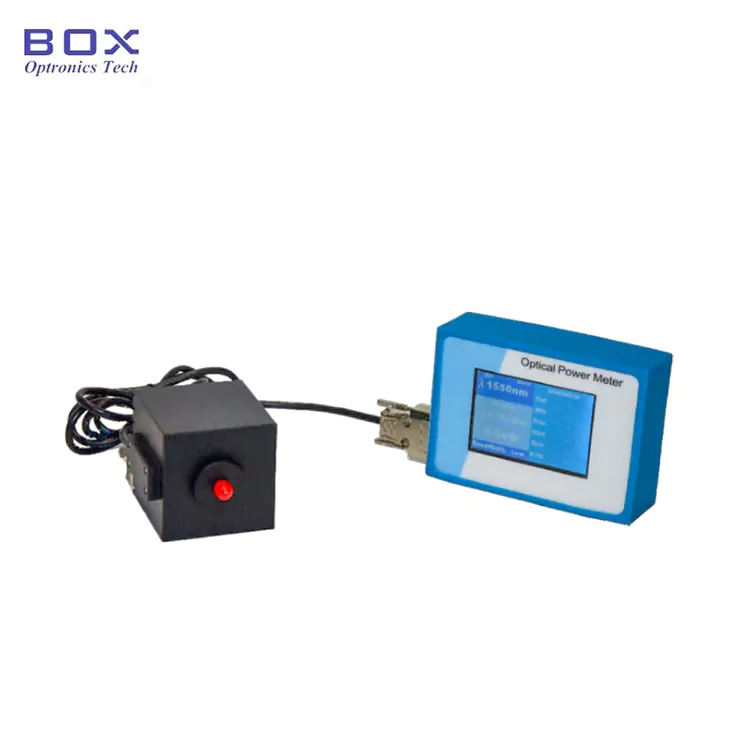

• PM-SC-1-HD (portable monocanal) : unité portative monocanal compacte avec interface à écran tactile, conçue pour la portabilité et l'utilisation sur le terrain. Parfait pour les applications d'étalonnage sur site, de service sur le terrain et de tests mobiles.

Informations de commande - Compteur de puissance optique

Nomenclature du modèle

Convention de dénomination des unités hôtes

PM-XX-X-XX

Exemple : PM-MC-4-B5

Convention de dénomination des détecteurs

SPM - XXXX - XXXX - XX

Exemple : PMS-9016-2040-FC

Fiche technique et logiciel-wattmètre optique

Fiche de données

· Télécommande via interface USB. Lien de téléchargement du logiciel PC inclus avec l'achat.

Conditions de devis et de paiement

Conditions de devis

· EXW

· DAP

· FOB

· Autres conditions : veuillez nous contacter pour en discuter.

Conditions de paiement

· PayPal : paiement rapide et sécurisé des échantillons et des petites commandes

· T/T (virement bancaire) : mode de paiement standard pour les commandes de production normales

· Alibaba Trade Assurance : protection sécurisée des commandes pour les transactions en ligne avec garantie de l'acheteur

· Carte de crédit : disponible via les plateformes PayPal et Alibaba

· Conditions de paiement flexibles : négociables

Délai de mise en œuvre

· Unités standard (modèles en stock) : 3 à 5 jours ouvrables

· Production standard : 10 à 15 jours ouvrables

· Commandes en volume : veuillez nous contacter pour connaître le calendrier de production

· Expédition internationale : ~5 jours ouvrables (DHL/UPS/FedEx express)

· Service accéléré : disponible sur demande

Notes d'utilisation et manipulation - Compteur de puissance optique

Précautions de sécurité

· Ne regardez jamais directement dans un faisceau laser actif ou un port de sortie optique.

· Suivez toujours les protocoles de sécurité laser appropriés et portez des lunettes de sécurité laser appropriées.

· Ne dépassez pas la puissance nominale maximale pour le modèle de détecteur utilisé

· Débranchez l'alimentation avant de nettoyer ou d'entretenir l'appareil.

· Utilisez uniquement l'alimentation électrique spécifiée pour éviter d'endommager l'instrument.

Entretien et maintenance du détecteur

· Gardez l'ouverture du détecteur propre et exempte de poussière, d'huile et de débris.

· Utilisez des lingettes propres et non pelucheuses et une solution de nettoyage optique appropriée lors du nettoyage de la surface du détecteur.

· Remplacez toujours les capuchons de protection du détecteur lorsqu'il n'est pas utilisé.

· Évitez de toucher la surface active du détecteur avec les doigts ou des outils

· Nettoyer les connecteurs de fibre avant l'insertion à l'aide d'outils de nettoyage appropriés

· Évitez de faire tomber ou de soumettre le détecteur à des chocs mécaniques

· Conserver dans un environnement propre et sec lorsqu'il n'est pas utilisé

· Recalibrage périodique recommandé chaque année

Assurance qualité

Box Optronics s'engage à fournir des instruments de test et de mesure optiques de haute qualité offrant des performances fiables et constantes. Tous nos wattmètres optiques sont soumis à des procédures rigoureuses de tests, d’étalonnage et de contrôle qualité avant expédition.

Garantie

· Garantie limitée de 12 mois à compter de la date de livraison

· La garantie couvre les défauts de matériaux et de fabrication

· Réparation ou remplacement gratuit des unités défectueuses sous garantie

· La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation, d'une mauvaise manipulation, d'une modification non autorisée ou de l'usure normale des pièces consommables.
