Présentation du produit - Source laser DFB multicanal

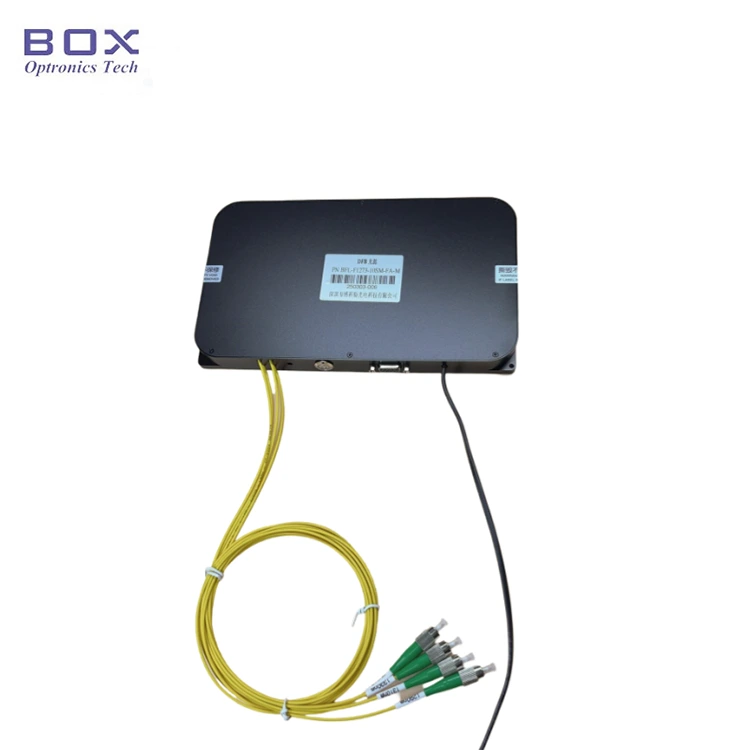

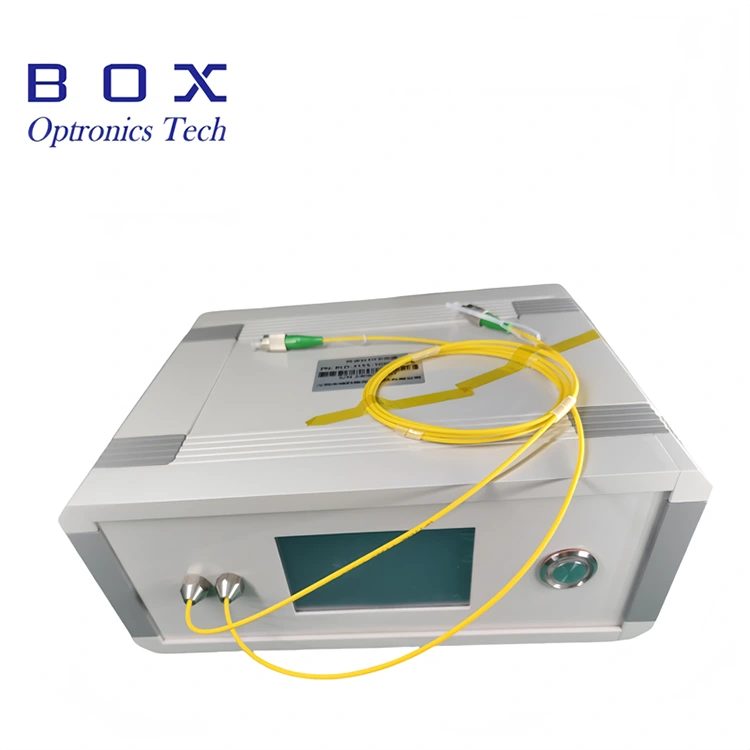

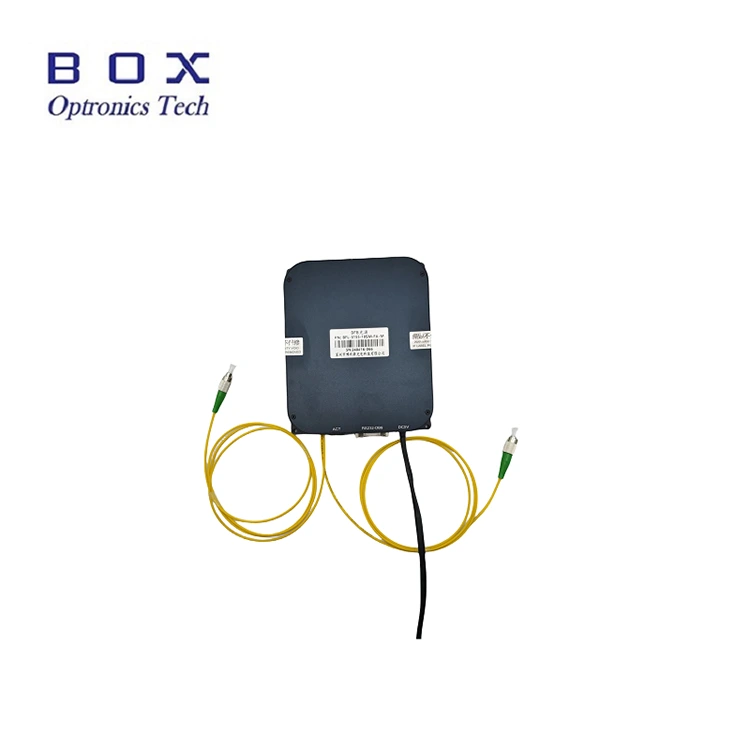

Il s'agit d'une source laser DFB multicanal offrant des longueurs d'onde librement configurables et un fonctionnement en onde continue (CW). Les options de longueur d'onde disponibles incluent CWDM (1 270 ~ 1 650 nm), les canaux DWDM ITU 18 ~ 64, les longueurs d'onde LAN-WDM, ainsi que des longueurs d'onde spécifiques telles que 1 030 nm et 1 064 nm. Le produit est disponible en deux configurations : une unité de bureau autonome ou une option modulaire intégrable ; équipé d'interfaces de communication et de logiciels de surveillance. Les utilisateurs peuvent choisir entre une puissance de sortie fixe ou une configuration à puissance réglable. Cette source laser DFB multicanal prend en charge le fonctionnement comme source de lumière monocanal ou comme sortie simultanée sur plusieurs canaux.

Spécifications du produit - Source laser DFB multicanal

Caractéristiques du produit - Source laser DFB multicanal

● Longueurs d'onde et puissances de sortie personnalisables ;

● 2 à 16 canaux disponibles ;

● Puissance de sortie fixe ou réglable ;

● Stabilité de sortie élevée, petite taille et démarrage rapide.

Applications du produit - Source laser DFB multicanal

● WDM, AWG, perte différentielle du dispositif PLC, détection de perte de retour ;

● OCT ophtalmique ;

● Systèmes d'étalonnage des appareils à fibre optique et de test des composants passifs.

Détails du produit - Source laser DFB multicanal

● Longueurs d'onde disponibles (nm) :

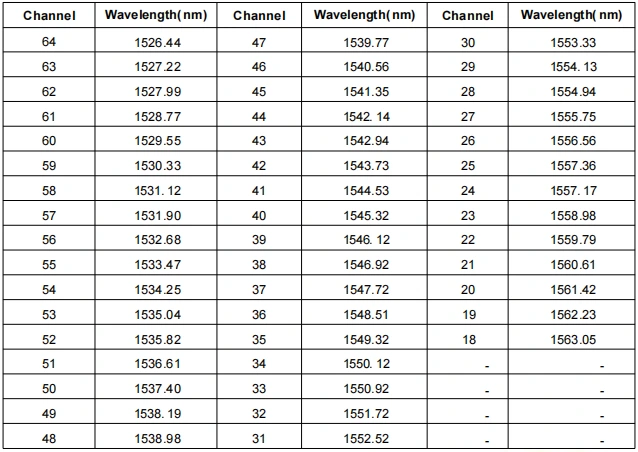

● Canal ITU 18~64 longueurs d'onde (mm) :

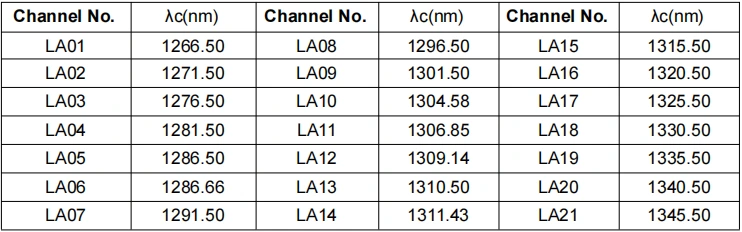

● Longueurs d'onde LAN-WDM (mm) :

Étapes de fonctionnement - Source laser DFB multicanal

Étape 1. Déballage : Avant le montage, vérifiez si tous les accessoires sont complets.

Étape 2. Alimentation : connectée à une alimentation à découpage CC ou à une alimentation régulée qui répond à leurs exigences d'alimentation. Utilisez uniquement l'adaptateur secteur d'origine correspondant (DC5V ou DC12V). Des adaptateurs d'alimentation inappropriés peuvent endommager la source lumineuse. (Adaptateur secteur fourni conformément aux normes de tension locales.)

Étape 3. Connexion de la fibre de sortie : ouvrez le capuchon anti-poussière au niveau du connecteur ou de la bride de la fibre, vérifiez la face d'extrémité de la fibre et connectez la fibre ou épissez la fibre à l'appareil ou au wattmètre à tester après avoir confirmé qu'il n'y a pas de pollution ni de dommages.

Étape 4. Connectez-vous à l'ordinateur hôte : utilisez le câble de données USB-RS485 DB9 pour connecter la source laser DFB multicanal et l'ordinateur ; l'ordinateur doit d'abord installer un pilote de port série dédié pour identifier le câble de données du port série, sinon le logiciel de l'ordinateur hôte et le module de source lumineuse ne peuvent pas être correctement connectés et communiqués. Veuillez demander le pilote à Box Optronics.

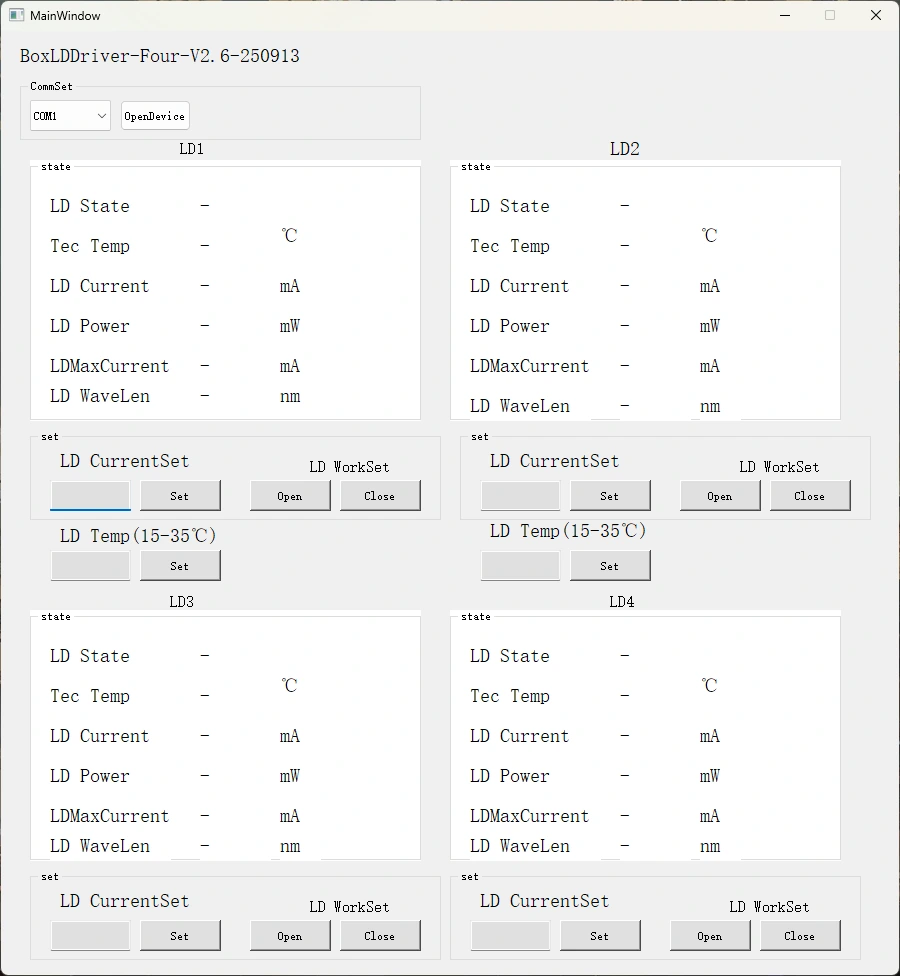

Étape 5. Logiciel de contrôle : Box Optronics fournit la commande série ou le logiciel PC pour contrôler le courant LD et la température LD de la source laser DFB multicanal. Choisissez le bon port, réglez le courant et la température, puis cliquez sur le bouton Ouvrir. (Pour éviter tout dommage, augmentez lentement le courant du variateur lors du fonctionnement initial. N'appliquez pas immédiatement le plein courant.)

Fiche technique et feuille de test

Fiche de données

Feuille de test
