Isolateur optique haute puissance 1064 nm

Présentation du produit : isolateur optique haute puissance 1064 nm

Box Optronics fournit l'isolateur optique haute puissance 1 064 nm, un composant optique passif haute performance conçu pour protéger les sources laser, les lasers d'ensemencement et les amplificateurs optiques contre le retour optique nocif causé par la lumière réfléchie et rétrodiffusée. Basé sur l'effet de rotation Faraday, cet isolateur permet une transmission non réciproque de la lumière, permettant à la lumière de passer vers l'avant avec une faible perte tout en bloquant la lumière dans le sens inverse avec une isolation élevée.

Doté d'une perte d'insertion typique, d'une isolation élevée et d'un taux d'extinction élevé, cet isolateur de 1 064 nm est optimisé pour les systèmes laser et amplificateurs à fibre haute puissance. Il prend en charge une puissance moyenne allant jusqu'à 10 W et une puissance de crête jusqu'à 10 kW pour un fonctionnement par impulsions ns, ce qui le rend adapté aux applications industrielles et scientifiques exigeantes.

Principales caractéristiques : isolateur optique haute puissance 1064 nm

• Isolation élevée : isolation de crête typique de 30 dB, 25 dB minimum

• Faible perte d'insertion

• Perte de rendement élevée

• Faible perte dépendante de la polarisation (PDL)

• Haute tenue en puissance : jusqu'à 10 W de puissance moyenne

• Conception de boîtier compacte et robuste : 58 × 28 × 26 mm

• Disponible en versions PM (maintien de la polarisation) et non-PM

• Plusieurs options de longueurs d'onde : 980 nm, 1 030 nm, 1 064 nm

Applications typiques : isolateur optique haute puissance 1064 nm

• Systèmes laser à fibre et lasers à fibre MOPA

• Amplificateurs à fibre

• Instruments de test et de mesure optiques

• Systèmes de détection à fibre optique

• Protection laser des semences dans les chaînes d'amplification

• Systèmes laser à fibre haute puissance

• Laboratoires de recherche et développement

• Systèmes de traitement laser industriels

Spécifications techniques : isolateur optique haute puissance 1064 nm

Spécifications optiques (T=25°C)

Spécifications mécaniques et environnementales

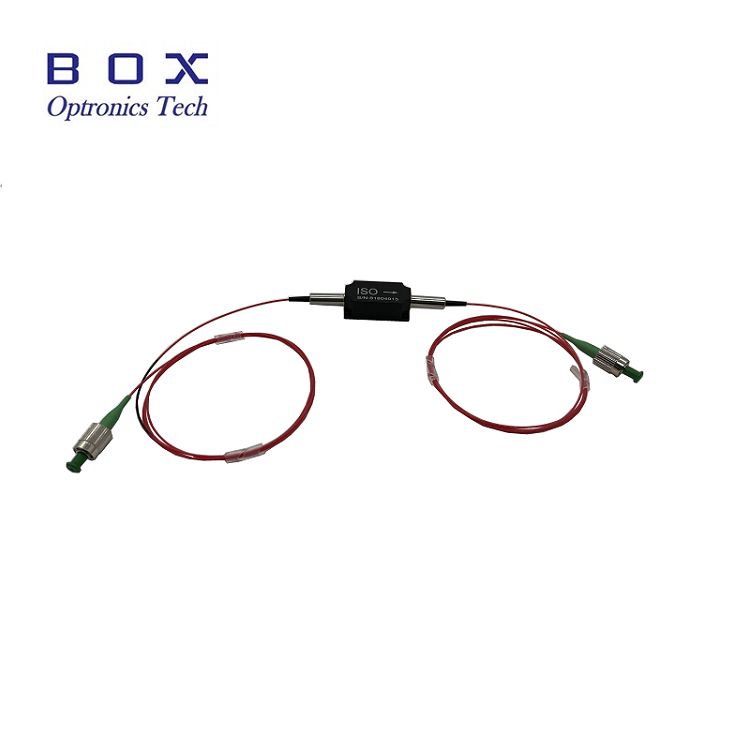

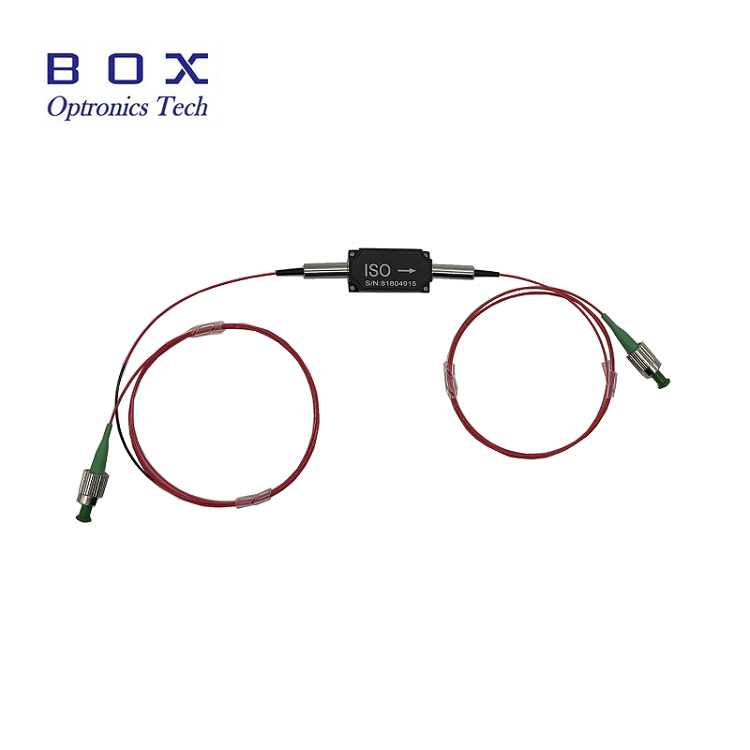

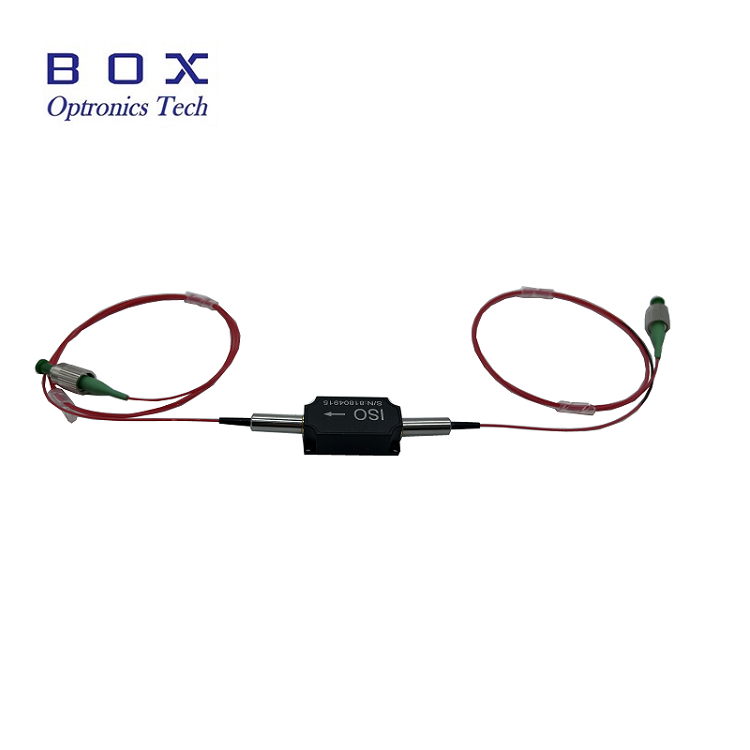

Détails du produit : isolateur optique haute puissance 1064 nm.

Qu'est-ce qu'un isolateur optique ?

Un isolateur optique, également connu sous le nom d'isolateur de Faraday, est un dispositif optique passif à deux ports qui permet une transmission préférentielle dans un sens tout en offrant une isolation élevée dans le sens inverse. C'est un composant essentiel des systèmes laser et à fibre optique pour protéger les sources laser et les amplificateurs optiques du retour optique provoqué par la lumière réfléchie et rétrodiffusée.

Les isolateurs optiques sont basés sur l'effet Faraday, qui utilise un matériau magnéto-optique qui fait tourner la polarisation de la lumière qui le traverse lorsqu'il est soumis à un champ magnétique. Combinée avec des polariseurs, cette rotation de polarisation permet une transmission optique vers l'avant et une isolation élevée de la lumière à propagation inverse.

Dimensions du colis

L'isolateur optique haute puissance 1 064 nm est conditionné dans un boîtier compact et robuste présentant les dimensions suivantes (unité : mm) :

• Taille de l'emballage : 58 × 28 × 26 mm (L×L×H)

• Configuration à 2 ports avec tresses de fibre

• 4 trous de montage (Ø3 mm) pour une installation sécurisée

• Conçu pour une fiabilité et une stabilité thermique élevées

Pourquoi choisir Box Optronique ?

• Contrôle de qualité strict avec 100 % de tests avant expédition

• Prix compétitifs avec une capacité de livraison groupée stable

• Options de personnalisation flexibles pour la longueur d'onde, la puissance, la fibre et les connecteurs

• Exemples de tests disponibles pour évaluation

• Expédition mondiale avec livraison express DHL, UPS et FedEx

• Versions PM et non-PM disponibles

• Plusieurs options de puissance nominale : 500 mW à 10 W

• Large couverture de longueurs d'onde : 980 nm, 1 030 nm, 1 064 nm

• Approvisionnement fiable à long terme pour les quantités de production

Informations de commande : isolateur optique haute puissance 1064 nm

Nomenclature du modèle

SIGHP - XXXX - X - X - X - X - X - XX

Exemple : HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

Isolateur PM haute puissance 1064 nm, fonctionnement à axe lent, axe rapide bloqué, fibre PM Panda, tube libre de 900 μm, longueur de fibre de 1 m, boîtier de 58 x 28 x 26 mm, puissance de manipulation de 10 W.

Exemple : HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Isolateur haute puissance 1064 nm (non PM), fibre Hi1060, tube lâche 900 μm, longueur de fibre 1 m, boîtier 58 x 28 x 26 mm, puissance de manipulation 5 W.

Options de personnalisation disponibles

• Longue d'onde centrale : 980 nm, 1 030 nm, 1 064 nm, autres longueurs d'onde disponibles sur demande

• Puissance nominale : 500 mW, 1 W, 2 W, 5 W, 10 W, puissance supérieure disponible pour les conceptions personnalisées.

• Type de polarisation : PM (maintien de polarisation) ou non-PM (mode unique standard)

• Configuration de l'axe PM : fonctionnement de l'axe lent, fonctionnement des deux axes

• Type de fibre : fibre PM Panda, Hi1060, autres fibres spécialisées

• Longueur de fibre : 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (longueurs personnalisées disponibles)

• Type de tresse : fibre nue de 250 μm, tube lâche de 900 μm, tube lâche de 3,0 mm

• Taille de l'emballage : dimensions standard de 58 x 28 x 26 mm ou dimensions personnalisées de l'emballage.

• Versions d'isolation plus élevée disponibles pour les applications exigeantes

Pour des exigences personnalisées, veuillez contacter notre équipe commerciale avec vos spécifications.

Fiche technique et rapport de test - Isolateur optique haute puissance 1064 nm

Chaque unité est livrée avec un rapport de test complet documentant les paramètres de performance mesurés. Le fichier PDF de la fiche technique contient des spécifications détaillées.

• Rapport de test individuel inclus avec chaque unité

Fiche de données

Conditions de devis et de paiement

Conditions de devis

• EXW

• DAP

• FOB

• Autres conditions : veuillez nous contacter pour en discuter.

Conditions de paiement

• PayPal : paiement rapide et sécurisé pour les échantillons et les petites commandes

• T/T (virement bancaire) : mode de paiement standard pour les commandes de production normales

• Alibaba Trade Assurance : protection sécurisée des commandes pour les transactions en ligne avec garantie de l'acheteur

• Carte de crédit : PayPal et Alibaba sont disponibles

• Conditions de paiement flexibles : négociables

Délai de mise en œuvre

• Production standard : environ 10 à 15 jours ouvrés

• Configurations personnalisées : 15 à 20 jours ouvrés

• Commandes en volume : veuillez nous contacter pour connaître le calendrier de production.

• Expédition internationale : environ 3 à 5 jours ouvrables (DHL/UPS/FedEx Express)

• Service accéléré : disponible sur demande

Notes de fonctionnement et manipulation - Isolateur optique haute puissance 1064 nm

Protection ESD

Bien que les isolateurs optiques soient des dispositifs passifs, une manipulation appropriée est nécessaire pour maintenir leurs performances et leur fiabilité.

• Travailler sur une surface propre et sans poussière

• Évitez de toucher directement les extrémités de la fibre.

• Conservez les capuchons anti-poussière sur les connecteurs lorsqu'ils ne sont pas utilisés.

• Utilisez une protection ESD appropriée pendant la manipulation et l'installation.

• Manipuler avec précaution pour éviter d'endommager les tresses de fibres.

Manipulation des fibres

• Évitez de plier excessivement la fibre.

• Ne tirez pas et ne tordez pas les tresses en fibre.

• Nettoyez les connecteurs de fibre avant la connexion à l'aide d'outils de nettoyage appropriés.

• Utilisez toujours des capuchons anti-poussière lorsque le connecteur n'est pas utilisé.

• Inspectez l'extrémité de la fibre pour déceler tout dommage avant utilisation.

• Ne dépassez pas la charge de traction maximale (5 N).

Considérations sur la gestion de la puissance

• Assurez-vous que la puissance d'entrée ne dépasse pas le maximum nominal.

• Utilisez une surveillance appropriée de l'alimentation pour éviter les surcharges.

• Permettre une bonne dissipation de la chaleur à des niveaux de puissance élevés

• Montage sur un dissipateur thermique pour un fonctionnement continu à haute puissance

Installation et montage

• Montez l'isolateur en toute sécurité à l'aide des 4 trous de montage.

• Assurer un alignement correct pour minimiser les pertes supplémentaires

• Laisser suffisamment d'espace pour le rayon de courbure des fibres

• Fonctionner dans la plage de température spécifiée pour plus de fiabilité

• Éviter les contraintes mécaniques sur les tresses de fibres

• Assurez-vous de la bonne orientation du port pour une direction correcte du signal.

• Vérifiez le sens avant/arrière avant l'installation.

Assurance qualité

Box Optronics s'engage à fournir des composants optiques de haute qualité avec des performances fiables. Tous nos isolateurs optiques haute puissance sont soumis à des tests rigoureux et à un contrôle qualité avant expédition.

Garantie

• Garantie limitée de 12 mois à compter de la date d'expédition

• La garantie couvre les défauts de matériaux et de fabrication.

• Réparation ou remplacement gratuit des unités défectueuses sous garantie

• La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation, d'une mauvaise manipulation ou d'une modification non autorisée.
