Amplificateur à fibre dopée à l'ytterbium

Table des matières

1. Introduction de l’amplificateur à fibre dopée à l’ytterbium

2. Spécifications techniques

3. Caractéristiques du produit

4. Applications typiques

5. Détails du produit

6. Guide d'utilisation sécuritaire

7. Informations de commande

8. Fiche technique et feuille de test

9. Modalités de devis et de paiement

10. Délai

11. Notes d'utilisation et entretien

12. Assurance qualité et service après-vente

Présentation du produit : amplificateur à fibre dopée à l'ytterbium

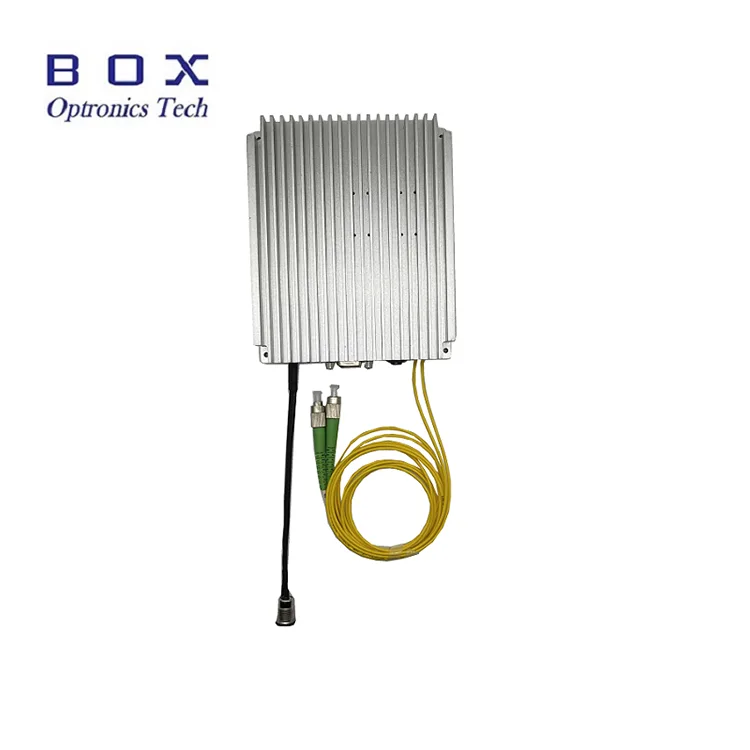

L'amplificateur à fibre dopée à l'ytterbium (YDFA) utilise un laser à pompe à semi-conducteur pour exciter la fibre à gain dopée à l'ytterbium, fournissant ainsi une amplification optique efficace dans la plage de longueurs d'onde de 1 030 à 1 080 nm. L'amplificateur offre une puissance de sortie saturée en option et réglable en continu à 17/20/23/25/26/27/30/33/37/40 dBm, avec un gain élevé, un faible bruit et des performances de sortie stables.

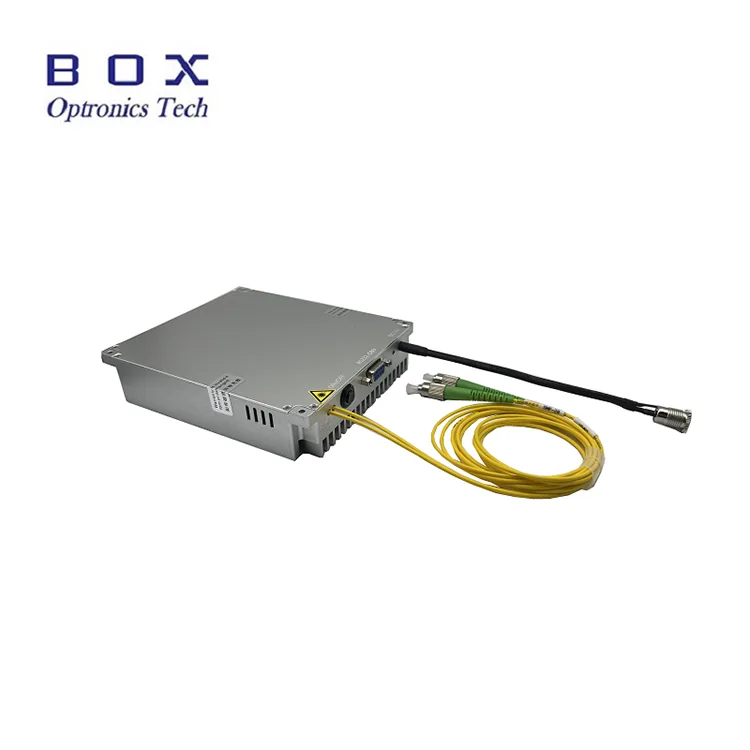

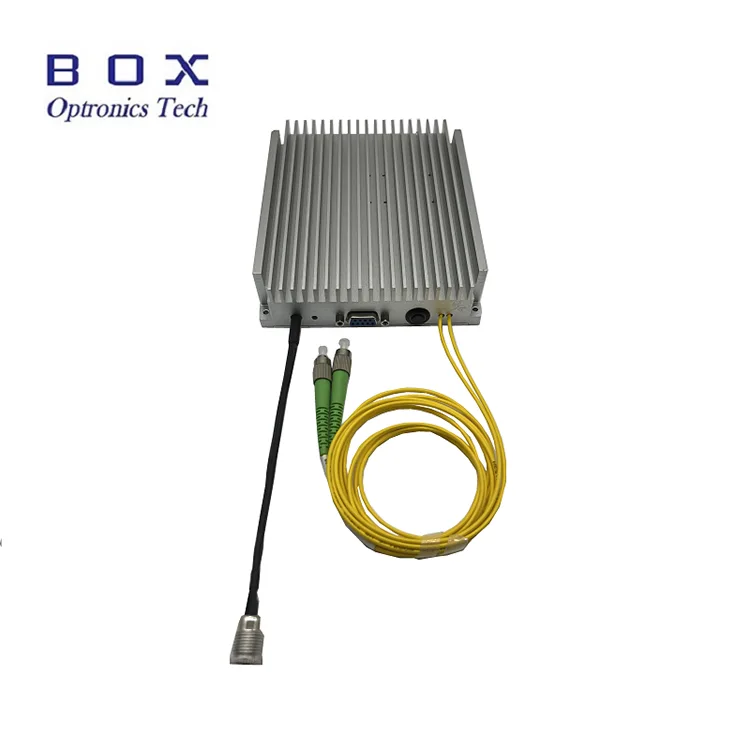

Disponible dans des configurations de module de table et compactes, le YDFA prend en charge le contrôle du panneau avant, la communication série et le fonctionnement du logiciel PC, ce qui le rend adapté aux applications telles que l'amplification laser 1 064 nm dans la recherche scientifique, les systèmes laser industriels, les applications laser à fibre et les systèmes de mesure optique de précision.

Spécifications du produit : amplificateur à fibre dopée à l'ytterbium

Caractéristiques du produit : amplificateur à fibre dopée à l'ytterbium

● Large gamme de longueurs d'onde ;

● Puissance de sortie élevée jusqu'à 40 dBm ;

● Faible niveau de bruit ;

● Hi1060 ou PM980 en option.

Applications du produit : amplificateur à fibre dopée à l'ytterbium

● Optique non linéaire ; je

● Photonique micro-onde ;

● Systèmes LiDAR cohérents.

Détails du produit-Amplificateur à fibre dopée à l'ytterbium

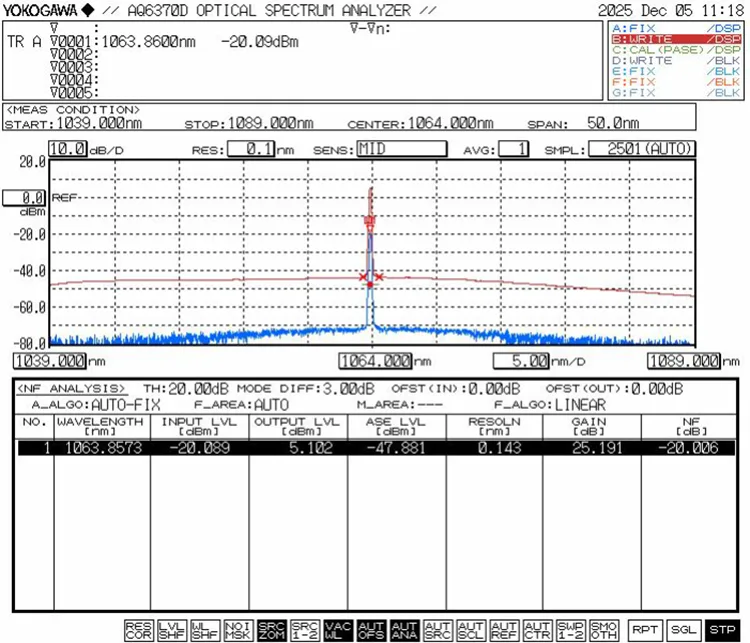

● Spectre optique du signal amplifié de 1 064 nm, puissance d'entrée de 0 dBm, 3 A

● Instabilité de puissance @ puissance de sortie 27 dBm, entrée 0 dBm 1064 nm, mode APC

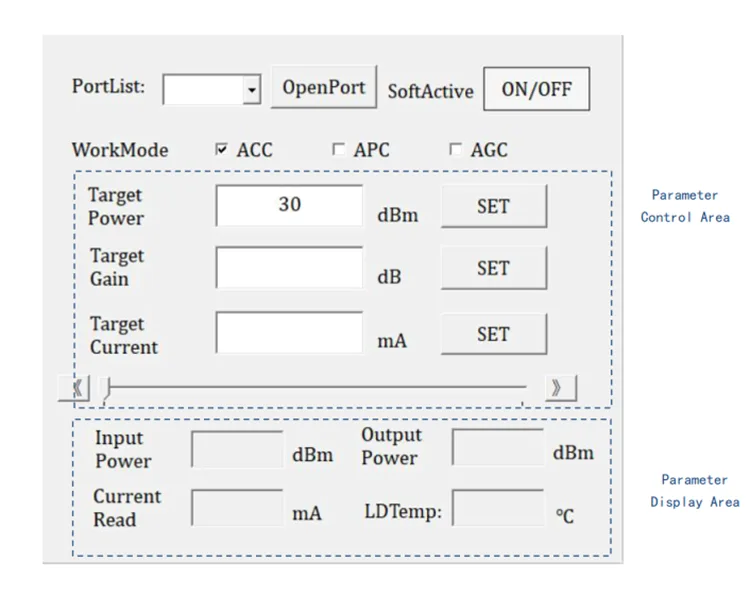

● Interface du logiciel de contrôle PC

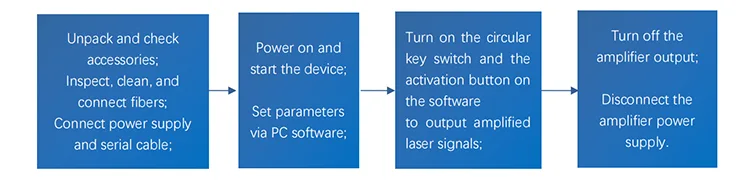

Étapes de fonctionnement - Amplificateur à fibre dopée à l'ytterbium

Étape 1. Déballage et assemblage : avant l'assemblage, vérifiez si tous les accessoires sont complets, y compris le câble d'alimentation ou l'adaptateur secteur, les cavaliers de fibre, le manuel d'utilisation, le rapport de test, etc.

Connectez l'alimentation : les amplificateurs de table peuvent être directement connectés à l'alimentation secteur ; les amplificateurs modulaires doivent être connectés à une alimentation à découpage CC ou à une alimentation régulée qui répond à leurs exigences d'alimentation.

Utilisez un équipement et des outils spéciaux (inspecteur d'extrémité de fibre, kit de nettoyage de connecteur de fibre) pour inspecter et nettoyer la face d'extrémité du connecteur de fibre. Seulement lorsqu'il est complètement propre, utilisez des cavaliers en fibre pour connecter la source de signal lumineux au port d'entrée de l'amplificateur.

Étape 2. Allumez l'alimentation de l'amplificateur, sélectionnez le mode de fonctionnement dans le logiciel PC et définissez les paramètres tels que la puissance de sortie ou le courant de la pompe.

Remarque : Chaque fois que le module amplificateur est allumé, le mode de fonctionnement (APC/ACC) et le courant de fonctionnement ou la puissance de sortie de l'amplificateur sont les réglages des paramètres de la dernière utilisation. Si un réglage est nécessaire, il peut être modifié via le logiciel PC. L'amplificateur est généralement réglé par défaut en usine sur le courant de fonctionnement minimum et la puissance de sortie minimale.

Étape 3. Appuyez sur l'interrupteur à clé d'activation (ACT) sur le module et cliquez sur l'interrupteur d'activation logiciel (SOFTACTIVE) sur le logiciel PC. À ce moment, le signal laser commence à être amplifié et émis. Pendant l'expérience, le mode de fonctionnement et la puissance de sortie peuvent être ajustés en temps opportun selon les besoins.

Remarque : Lorsque l'amplificateur est dans l'état d'émission de lumière (le commutateur d'activation est allumé), il est strictement interdit de brancher, débrancher ou connecter des connecteurs de cavalier en fibre ; sinon, la face d'extrémité du connecteur de cavalier de fibre et l'amplificateur lui-même risquent d'être endommagés, entraînant des dysfonctionnements.

Étape 4. Après utilisation, éteignez l'interrupteur à clé d'activation (ACT) pour couper la sortie de l'amplificateur, coupez l'alimentation électrique et déconnectez la connexion fibre.

Informations de commande - Amplificateur à fibre dopée à l'ytterbium

par exemple : YDFA-27-PM-M

(Informations de commande : amplificateur à fibre dopée à l'ytterbium, puissance de sortie de 27 dBm, avec fibre PM980, ensemble de modules).

Fiche technique et feuille de test - Amplificateur à fibre dopée à l'ytterbium

Fiche de données

Feuille de test

Modalités de devis et de paiement-Amplificateur à fibre dopée à l'Ytterbium

● Conditions de devis

(1) EXW :

Si vous disposez d'un compte DHL/ UPS/ FedEx, Box Optronics vous suggère d'utiliser l'EXW. Nous expédions via votre compte ; nous ne facturons pas les frais d'expédition.

(2) DAP :

Si vous n'avez pas de compte, veuillez prépayer les frais d'expédition des produits.

(3) Autre

● Conditions de paiement

PayPal et T/T sont disponibles.

Délai de livraison - Amplificateur à fibre dopée à l'ytterbium

Production : 10-15 jours ouvrables. (S'il y en a en stock, l'expédition sera plus rapide.)

La logistique internationale : 3-5 jours ouvrables.

Notes de fonctionnement et maintenance-amplificateur à fibre dopée à l'ytterbium

● L'amplificateur doit fonctionner dans la longueur d'onde et la plage de puissance nominales du signal optique. N’entrez pas de signaux optiques au-delà de la plage spécifiée. Reportez-vous au rapport de test du produit pour des paramètres spécifiques.

● Avant de commencer, assurez-vous que l'interrupteur d'alimentation et l'interrupteur à clé sont éteints, puis connectez l'alimentation électrique. Lors de l'arrêt, éteignez d'abord l'interrupteur à clé et débranchez l'alimentation électrique une fois l'indicateur de sortie éteint. Ne coupez pas directement l'alimentation lorsque l'amplificateur fonctionne.

● Le branchement/débranchement fréquent des connecteurs fibre d'entrée et de sortie n'est pas recommandé, car cela peut provoquer une contamination par la poussière, une perte d'insertion accrue ou une brûlure de la face d'extrémité du connecteur fibre.

● Le connecteur FC/APC sur le port de sortie principal est uniquement destiné aux tests d'alimentation ; il est strictement interdit de le connecter à d'autres connecteurs fibre. Si la fibre de sortie doit être connectée à d’autres fibres, un épissage par fusion avec une épisseuse par fusion de fibres est recommandé.

● Gardez l'appareil à l'abri de l'humidité, de la poussière et de la corrosion ; conservez-le dans un endroit sec.

Assurance qualité et service après-vente - Amplificateur à fibre dopée à l'ytterbium

● Période de garantie :

Réparation ou remplacement gratuit pour les défauts non d'origine humaine dans l'année suivant l'achat. Services de maintenance payants disponibles après 1 an.

● Exclusions de la garantie gratuite :

Pendant la période de garantie gratuite, des services gratuits de réparation ou de remplacement seront fournis pour les défauts causés par des problèmes de qualité du produit. Cependant, Box Optronics se réserve le droit de refuser les services de réparation gratuits dans les cas suivants pendant la période de garantie :

(1) Dommages causés par des facteurs naturels (par exemple, la foudre, la poussière) ou des influences environnementales.

(2) Dysfonctionnements dus à une mauvaise utilisation de la part de l'utilisateur.

(3) Dommages physiques évidents causés par une erreur humaine.

(4) Démontage, modification ou réparation non autorisés.

(5) Étiquettes de garantie altérées ou incomplètes sur le boîtier.

(6) Dommages ou pertes pendant le transport.
